Резьбовая вставка DIN 16903 — обеспечивает прочное резьбовое соединение в литых пластиковых деталях и надёжно фиксируется в материале благодаря шестигранной форме. Форма A — предотвращает проворачивание и вырыв, применяется в электронике, приборостроении и промышленном оборудовании. Типоразмер M3.
Резьбовая вставка DIN 16903 форма A представляет собой короткую цилиндрическую втулку с шестигранным наружным профилем и сквозным отверстием, предназначенную для создания прочной внутренней резьбы в пластиковых деталях, изготавливаемых методом литья под давлением. Вставка устанавливается непосредственно в форму перед заливкой пластика, благодаря чему после отливки образуется монолитное и надёжное соединение без необходимости дополнительной механической обработки.
Шестигранная форма внешней поверхности обеспечивает надёжное удержание втулки в материале и предотвращает её проворачивание или выталкивание при нагрузках. Такое конструктивное решение позволяет использовать резьбу многократно без снижения прочности соединения и износа пластиковой детали.
Закладные резьбовые вставки DIN 16903 форма A используются при производстве изделий из пластмасс и композитов, где требуется долговечное резьбовое соединение. Они широко применяются в электротехническом оборудовании, корпусах приборов, бытовой технике, промышленной аппаратуре, автомобильной промышленности, а также в аэрокосмической и оборонной технике.
3D-модель по размерам из таблицы. Резьба и накатка показаны условно.

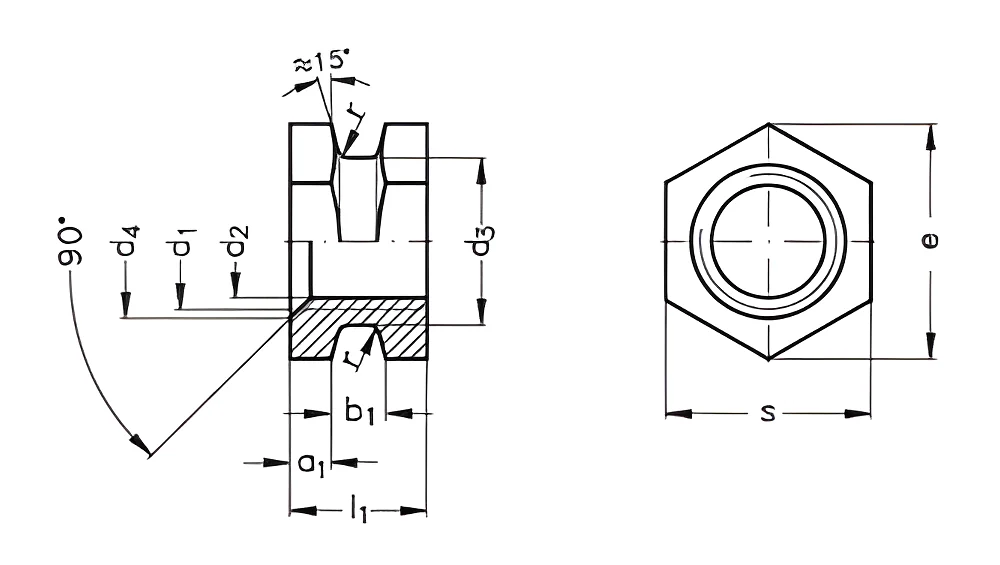

| Диаметр d1 (6H) | a1 | b1 | d2 H11 | d3 h12 | d4 | l1 h12 | r ≈ | s | e ≈ |
|---|---|---|---|---|---|---|---|---|---|
| M3 | 0,9 | 1,2 | 2,5 | 3,8 | 3,4 | 3,0 | 0,3 | 5,0 | 5,8 |
| M3.5 | 1,0 | 1,4 | 2,9 | 4,5 | 4,0 | 3,5 | 0,3 | 5,5 | 6,35 |
| M4 | 1,2 | 1,4 | 3,3 | 5,0 | 4,5 | 4,0 | 0,4 | 6,0 | 6,9 |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Показаны этот типоразмер и соседние; остальные размеры ряда — по ссылкам выше и в конце страницы.
Наружный размер по накатке d₃ — 3,8 мм: именно он, а не резьба, определяет посадочное место в детали. Диаметр корпуса d₂ — 2,5 мм.
Длина по оси — 3,0 мм: на эту величину закладывают бобышку или толщину стенки, иначе деталь выйдет с обратной стороны.
От остальных позиций ряда эта отличается величинами: Резьба (диаметр d1, 6H) — M3, a1 — 0,9, b1 — 1,2, d4 — 3,4; прочие размеры у ряда общие.
Величины взяты из таблицы характеристик этой же страницы. Точное отверстие под установку зависит от способа монтажа и марки пластика — разбор в статье о стандарте DIN 16903. Момент затяжки и усилие вырыва не приводим: универсальной цифры для них нет, нужен расчёт под узел — напишите нам.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4), отверстие под нарезание — диаметр минус шаг.
Шаг, класс точности и обозначение метрической резьбы — в статье →
Настоящие отзывы с Яндекс Карт — читать все и оставить свой.
Командор Крепёж — лучшие. Спокойно договорились о сроках с менеджером, подписали нужные документы. Товар приехал вовремя. Действиетльно советую 🤝🏼
все быстро и качественно! можете смело обращаться
Доставка пришла точно в оговоренные сроки, товар без дефектов. Было приятно сотрудничать, получили в моем лице постоянного покупателя.
Приобретали вставки резьбовые в Командор-Крепеж — качество приятно порадовало. Металл прочный, геометрия точная. Заказ привезли в короткие сроки , что очень порадовало. Рекомендую к покупке!
Хороший выбор крепежа и адекватные цены. Заказ обработали быстро, товар пришёл без задержек и полностью соответствует заявленным характеристикам. Надёжный поставщик, рекомендую.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Винт и шайбы под резьбу M3 — добавьте в ту же заявку, чтобы получить узел целиком.
Вставка резьбовая DIN 16903 форма A M3 — закладная резьбовая вставка с шестигранным наружным профилем для создания прочной метрической резьбы M3 в пластиковых деталях, изготавливаемых литьём под давлением. Поставка оптом из Санкт-Петербурга, доставка по России и странам СНГ.
Размеры M3 по DIN 16903 форма A: a1 — 0,9 мм, b1 — 1,2 мм, d2 H11 — 2,5 мм, d3 h12 — 3,8 мм, d4 — 3,4 мм, l1 h12 — 3,0 мм, r ≈ — 0,3 мм, s — 5,0 мм, e ≈ — 5,8 мм. Исполнение — латунь, автоматная сталь или нержавеющая сталь. Вставка устанавливается в пресс-форму перед заливкой пластика и после отливки образует монолитное соединение, устойчивое к проворачиванию и вырыву. В спецификациях и заявках эту позицию записывают как DIN 16903 Form A-M3 — это то же самое изделие.
Другие размеры этого типоразмерного ряда: M3.5, M4, M5, M6, M8, M10, M12. Весь ассортимент — в разделе «Резьбовые вставки и втулки».
Работаем только оптом, минимальный заказ — 10 000 ₽, цены оптовые. Подберём материал, покрытие и типоразмер под вашу задачу.
