Вставка резьбовая закладная DIN 16903 — обеспечивает прочное резьбовое соединение в литых пластиковых деталях и надёжную фиксацию благодаря наружной насечке. Форма B — предотвращает проворачивание и выталкивание, применяется в электронике, приборостроении и промышленном оборудовании. Типоразмер M3.5.

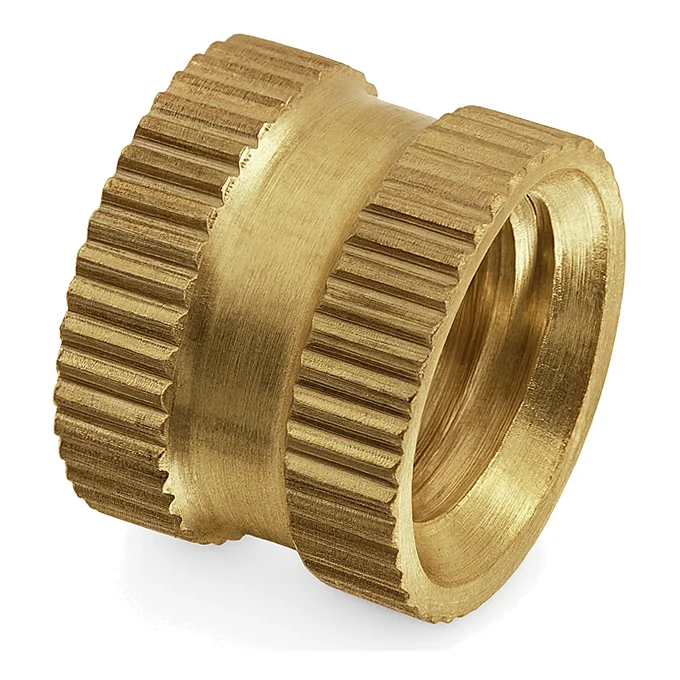

Резьбовая закладная вставка DIN 16903 форма B представляет собой короткую цилиндрическую втулку со сквозной внутренней резьбой и наружной насечкой. Она предназначена для формирования прочного резьбового соединения в деталях из пластмасс, изготавливаемых методом литья под давлением. Вставка размещается в пресс-форме до заливки материала, благодаря чему после отливки образуется прочное и долговечное соединение без необходимости дополнительной обработки.
Наружные насечки на поверхности втулки обеспечивают надёжное сцепление с пластиком, предотвращают проворачивание и выталкивание элемента при механических и вибрационных нагрузках. Такая конструкция позволяет использовать соединение многократно, сохраняя стабильность и прочность внутренней резьбы.
Закладные резьбовые вставки DIN 16903 форма B применяются в электротехнической и электронной промышленности, приборостроении, бытовой технике, корпусных пластиковых изделиях, медицинском оборудовании, а также в автомобильных и авиационных компонентах. Используются в конструкциях из пластмасс и композитов, где требуется прочное и надёжное резьбовое соединение.
3D-модель по размерам из таблицы. Резьба и накатка показаны условно.

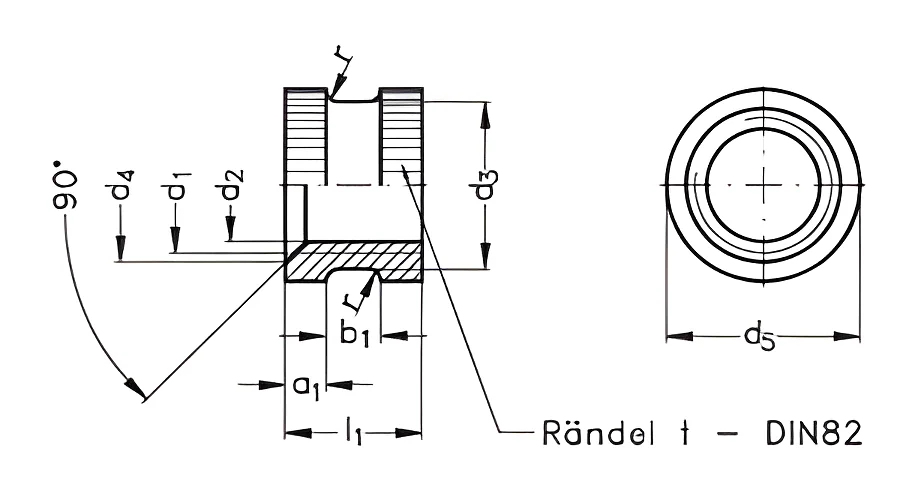

| Диаметр d1 (6H) | a1 | b1 | d2 H11 | d3 h12 | d4 | d5 | l1 h12 | r ≈ | t ≈ |
|---|---|---|---|---|---|---|---|---|---|
| M2.5 | 0,9 | 0,8 | 2,05 | 3,4 | 3,0 | 3,8 | 2,6 | 0,3 | 0,5 |
| M3 | 0,9 | 1,2 | 2,5 | 3,8 | 3,4 | 4,2 | 3,0 | 0,3 | 0,5 |
| M3.5 | 1,0 | 1,4 | 2,9 | 4,5 | 4,0 | 5,0 | 3,5 | 0,3 | 0,5 |
| M4 | 1,2 | 1,4 | 3,3 | 5,0 | 4,5 | 5,5 | 4,0 | 0,4 | 0,5 |
| M5 | 1,6 | 1,8 | 4,2 | 6,4 | 5,5 | 7,0 | 5,0 | 0,6 | 0,6 |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Показаны этот типоразмер и соседние; остальные размеры ряда — по ссылкам выше и в конце страницы.
Наружный размер по накатке d₃ — 4,5 мм: именно он, а не резьба, определяет посадочное место в детали. Диаметр корпуса d₂ — 2,9 мм.
Длина по оси — 3,5 мм: на эту величину закладывают бобышку или толщину стенки, иначе деталь выйдет с обратной стороны.
От остальных позиций ряда эта отличается величинами: Резьба (диаметр d1, 6H) — M3.5, a1 — 1,0, b1 — 1,4, d4 — 4,0; прочие размеры у ряда общие.
Величины взяты из таблицы характеристик этой же страницы. Точное отверстие под установку зависит от способа монтажа и марки пластика — разбор в статье о стандарте DIN 16903. Момент затяжки и усилие вырыва не приводим: универсальной цифры для них нет, нужен расчёт под узел — напишите нам.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4), отверстие под нарезание — диаметр минус шаг.
Шаг, класс точности и обозначение метрической резьбы — в статье →
Настоящие отзывы с Яндекс Карт — читать все и оставить свой.
Командор Крепёж — лучшие. Спокойно договорились о сроках с менеджером, подписали нужные документы. Товар приехал вовремя. Действиетльно советую 🤝🏼
все быстро и качественно! можете смело обращаться
Доставка пришла точно в оговоренные сроки, товар без дефектов. Было приятно сотрудничать, получили в моем лице постоянного покупателя.
Приобретали вставки резьбовые в Командор-Крепеж — качество приятно порадовало. Металл прочный, геометрия точная. Заказ привезли в короткие сроки , что очень порадовало. Рекомендую к покупке!
Хороший выбор крепежа и адекватные цены. Заказ обработали быстро, товар пришёл без задержек и полностью соответствует заявленным характеристикам. Надёжный поставщик, рекомендую.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Вставка резьбовая DIN 16903 форма B M3.5 — закладная резьбовая вставка с наружной насечкой для создания прочной метрической резьбы M3.5 в пластиковых деталях, изготавливаемых литьём под давлением. Поставка оптом из Санкт-Петербурга, доставка по России и странам СНГ.
Размеры M3.5 по DIN 16903 форма B: a1 — 1,0 мм, b1 — 1,4 мм, d2 H11 — 2,9 мм, d3 h12 — 4,5 мм, d4 — 4,0 мм, d5 — 5,0 мм, l1 h12 — 3,5 мм, r ≈ — 0,3 мм, t ≈ — 0,5 мм. Исполнение — латунь, автоматная сталь или нержавеющая сталь. Вставка устанавливается в пресс-форму перед заливкой пластика и после отливки образует монолитное соединение, устойчивое к проворачиванию и вырыву. В спецификациях и заявках эту позицию записывают как DIN 16903 Form B-M3.5 — это то же самое изделие.
Другие размеры этого типоразмерного ряда: M2, M2.5, M3, M4, M5, M6. Весь ассортимент — в разделе «Резьбовые вставки и втулки».
