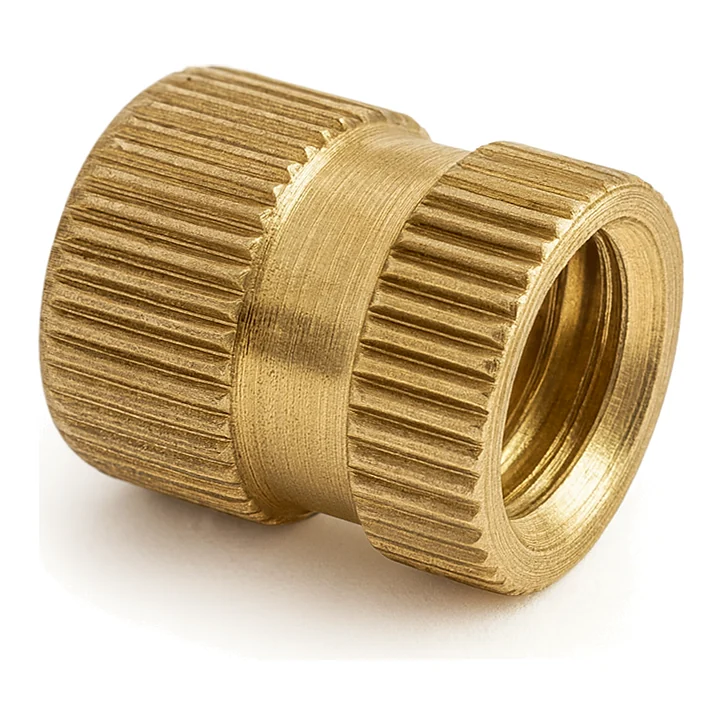

Вставка резьбовая DIN 16903 форма K — закладная резьбовая втулка с продольными насечками и глухим внутренним отверстием. Вставка закладывается в пресс-форму до подачи расплава: после формования она оказывается замоноличена в детали и даёт металлическую резьбу без дополнительной механической обработки.
Продольные насечки врезаются в материал и препятствуют проворачиванию втулки под нагрузкой. Закрытое дно не даёт расплаву попасть в резьбу и защищает её от загрязнения.
Резьбовые вставки DIN 16903 форма K применяются в электронике и приборостроении, в корпусах электронных устройств, бытовой технике, промышленном и медицинском оборудовании — везде, где в пластиковой детали нужна прочная многоразовая метрическая резьба.
Резьбовая вставка DIN 16903 — обеспечивает прочное резьбовое соединение в литых пластиковых деталях и надёжную фиксацию благодаря продольным насечкам. Форма K — оснащена глухим отверстием для защиты резьбы и применяется в электронике, технике и промышленном оборудовании.
Материал и покрытие подбираем под задачу: латунь, автоматная сталь, нержавеющая сталь.

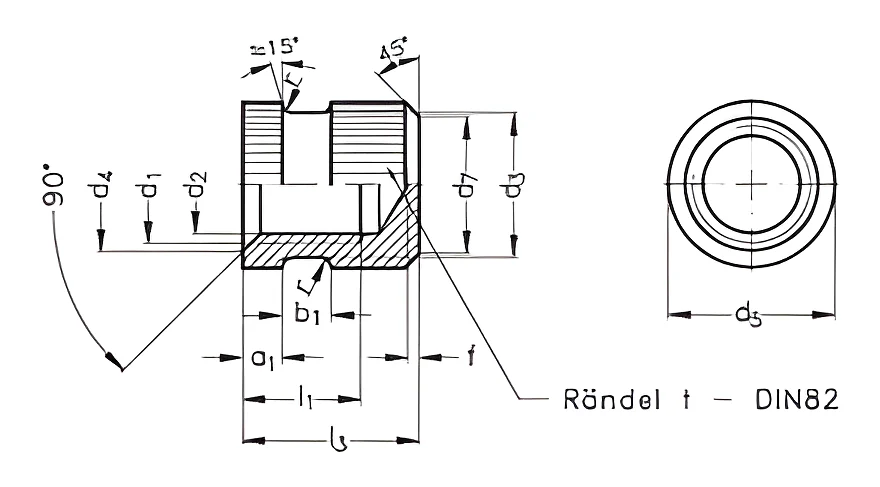

| Диаметр резьбы d1 (6H) | a1 | b1 | d2 H12 | d3 h12 | d4 | d5 | d7 | f +0,2 | l1 h14 | l3 h12 | r ≈ | t ≈ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M2 | 1.0 | 1.2 | 1.6 | 3.2 | 2.7 | 3.5 | 3.0 | 0.4 | 2.3 | 3.8 | 0.3 | 0.5 |
| M2.5 | 1.2 | 1.2 | 2.05 | 3.4 | 3.0 | 3.8 | 3.4 | 0.4 | 2.6 | 4.2 | 0.3 | 0.5 |
| M3 | 1.2 | 1.2 | 2.5 | 3.8 | 3.4 | 4.2 | 3.8 | 0.5 | 3.0 | 4.8 | 0.3 | 0.5 |
| M3.5 | 1.4 | 1.5 | 2.9 | 4.5 | 4.0 | 5.0 | 4.5 | 0.5 | 3.5 | 5.5 | 0.3 | 0.5 |
| M4 | 1.5 | 1.8 | 3.3 | 5.0 | 4.5 | 5.5 | 5.0 | 0.5 | 4.0 | 6.5 | 0.4 | 0.5 |
| M5 | 1.8 | 2.0 | 4.2 | 6.4 | 5.5 | 7.0 | 6.0 | 0.5 | 5.0 | 7.6 | 0.6 | 0.6 |
| M6 | 2.0 | 2.5 | 5.0 | 7.4 | 6.8 | 8.0 | 7.0 | 0.5 | 6.0 | 9.0 | 0.6 | 0.6 |
Все размеры указаны в миллиметрах.
Цены на сайте не публикуем: стоимость зависит от материала, покрытия и объёма партии. Напишите или позвоните — подберём исполнение, рассчитаем партию и сроки. Работаем только оптом, минимальный заказ — 10 000 ₽.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4). Пригодится при подборе ответного винта и подготовке отверстия.
Это самый ходовой диапазон в приборостроении и машиностроении: крышки и панели, кронштейны, электротехнические шкафы, корпуса насосов и редукторов, оснастка. Размер уже держит заметную нагрузку, но ещё не требует специального инструмента для монтажа.
На таких диаметрах обычно и начинается многократная сборка-разборка узла — именно ради неё резьбовую вставку и ставят вместо резьбы прямо в пластике или тонком листе.
Следующий типоразмер M5 даёт расчётную площадь сечения 14,2 мм² — это в 1,62 раза больше, чем у M4. Если по расчёту M4 впритык, переход на M5 обычно дешевле, чем переделка узла под две точки крепления. Предыдущий размер M3.5 — 6,78 мм², то есть M4 несёт в 1,29 раза больше. Уменьшать размер имеет смысл, когда ограничено место или толщина стенки, а не ради экономии на детали.
Момент затяжки и допустимую нагрузку на вырыв здесь не приводим: они зависят от материала детали, глубины установки и класса прочности винта — универсальной цифры для них не существует. Нужен расчёт под конкретный узел — напишите, подберём исполнение.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Вставка резьбовая DIN 16903 форма K M4 — закладная резьбовая вставка с продольными насечками и глухим внутренним отверстием для создания прочной метрической резьбы M4 в пластиковых деталях, изготавливаемых литьём под давлением. Поставка оптом со склада в Санкт-Петербурге, доставка по России и странам СНГ.
Размеры M4 по DIN 16903 форма K: a1 — 1.5 мм, b1 — 1.8 мм, d2 H12 — 3.3 мм, d3 h12 — 5.0 мм, d4 — 4.5 мм, d5 — 5.5 мм, d7 — 5.0 мм, f +0,2 — 0.5 мм, l1 h14 — 4.0 мм, l3 h12 — 6.5 мм, r ≈ — 0.4 мм, t ≈ — 0.5 мм. Исполнение — латунь, автоматная сталь или нержавеющая сталь. Вставка устанавливается в пресс-форму перед заливкой пластика и после отливки образует монолитное соединение, устойчивое к проворачиванию и вырыву.
Другие размеры этого типоразмерного ряда: M2, M2.5, M3, M3.5, M5, M6. Весь ассортимент — в разделе «Резьбовые вставки и втулки».
Работаем только оптом, минимальный заказ — 10 000 ₽, цены оптовые. Подберём материал, покрытие и типоразмер под вашу задачу.
