Резьбовая вставка DIN 16903 — обеспечивает прочное резьбовое соединение в литых пластиковых деталях и надёжную фиксацию благодаря продольным насечкам. Форма T — компактная, без выступа, с глухим отверстием для защиты резьбы, применяется в электронике, технике и промышленном оборудовании. Типоразмер M3.

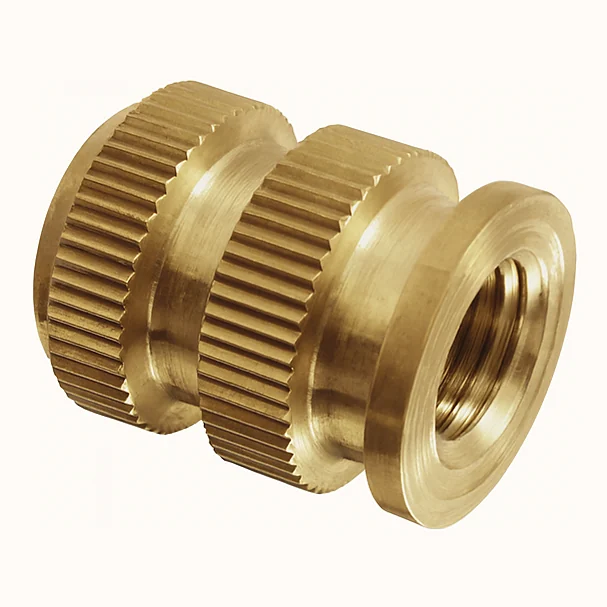

Вставка резьбовая DIN 16903 форма T — закладная резьбовая втулка с продольными насечками и глухим внутренним отверстием. Вставка закладывается в пресс-форму до подачи расплава: после формования она оказывается замоноличена в детали и даёт металлическую резьбу без дополнительной механической обработки.
Продольные насечки врезаются в материал и препятствуют проворачиванию втулки под нагрузкой. Закрытое дно не даёт расплаву попасть в резьбу и защищает её от загрязнения.
Резьбовые вставки DIN 16903 форма T применяются в электронике и приборостроении, в корпусах электронных устройств, бытовой технике, промышленном и медицинском оборудовании — везде, где в пластиковой детали нужна прочная многоразовая метрическая резьба.

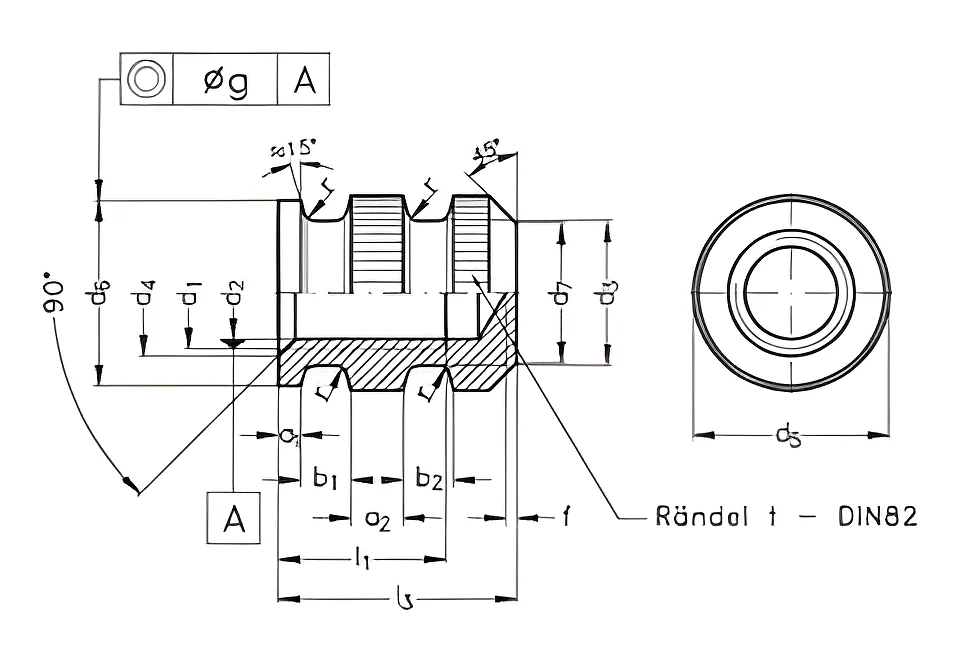

3D-модель по размерам из таблицы. Резьба и накатка показаны условно.
| Диаметр резьбы d1 (6H) | a1 | a2 | b1 | b2 | d2 H11 | d3 h12 | d4 | d5 | d6 h11 | d7 | f +0,2 | l1 h14 | l3 h12 | g | t ≈ | r ≈ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M2 | 0,6 | 1,0 | 1,2 | 1,2 | 1,6 | 3,2 | 2,7 | 4,5 | 4,5 | 3,4 | 0,4 | 3,5 | 5,2 | 0,1 | 0,5 | 0,3 |
| M2.5 | 0,6 | 1,1 | 1,4 | 1,4 | 2,05 | 3,5 | 3,0 | 5,0 | 5,0 | 3,6 | 0,4 | 4,0 | 6,0 | 0,1 | 0,5 | 0,3 |
| M3 | 0,8 | 1,3 | 1,5 | 1,5 | 2,5 | 4,0 | 3,4 | 5,5 | 5,5 | 3,8 | 0,5 | 4,5 | 7,0 | 0,1 | 0,5 | 0,3 |
| M3.5 | 0,8 | 1,6 | 1,7 | 1,7 | 2,9 | 4,6 | 4,0 | 6,0 | 6,0 | 4,5 | 0,5 | 5,5 | 8,0 | 0,1 | 0,5 | 0,3 |
| M4 | 0,8 | 1,8 | 1,9 | 1,9 | 3,3 | 5,3 | 4,5 | 7,0 | 7,0 | 5,0 | 0,5 | 6,0 | 9,0 | 0,1 | 0,5 | 0,4 |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Показаны этот типоразмер и соседние; остальные размеры ряда — по ссылкам выше и в конце страницы.
Наружный размер по накатке d₃ — 4,0 мм: именно он, а не резьба, определяет посадочное место в детали. Диаметр корпуса d₂ — 2,5 мм.
Длина по оси — 4,5 мм: на эту величину закладывают бобышку или толщину стенки, иначе деталь выйдет с обратной стороны.
От остальных позиций ряда эта отличается величинами: Резьба (диаметр d1, 6H) — M3, a1 — 0,8, a2 — 1,3, b1 — 1,5; прочие размеры у ряда общие.
Величины взяты из таблицы характеристик этой же страницы. Точное отверстие под установку зависит от способа монтажа и марки пластика — разбор в статье о стандарте DIN 16903. Момент затяжки и усилие вырыва не приводим: универсальной цифры для них нет, нужен расчёт под узел — напишите нам.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4), отверстие под нарезание — диаметр минус шаг.
Шаг, класс точности и обозначение метрической резьбы — в статье →
