Вставка резьбовая PRESLOK-B сквозная — закладная резьбовая втулка с наружной накаткой, с бортиком. Вставка монтируется холодной запрессовкой в готовую пластиковую деталь — без нагрева, оснастки и дополнительной обработки отверстия.
Накатка на наружной поверхности создаёт сцепление с материалом и препятствует проворачиванию и выталкиванию. Бортик обеспечивает точную посадку по глубине.
Резьбовые вставки PRESLOK-B сквозная применяются в электронике и приборостроении, в корпусах электронных устройств, бытовой технике, промышленном и медицинском оборудовании — везде, где в пластиковой детали нужна прочная многоразовая метрическая резьба.
Втулки резьбовые PRESLOK-B — обеспечивают прочное соединение при холодной запрессовке в готовые пластиковые детали благодаря распорной конструкции и агрессивной накатке. PRESLOK-B — монтируются без нагрева и допобработки, применяются в электронике, технике и промышленном оборудовании.
Материал и покрытие подбираем под задачу: латунь, автоматная сталь, нержавеющая сталь.

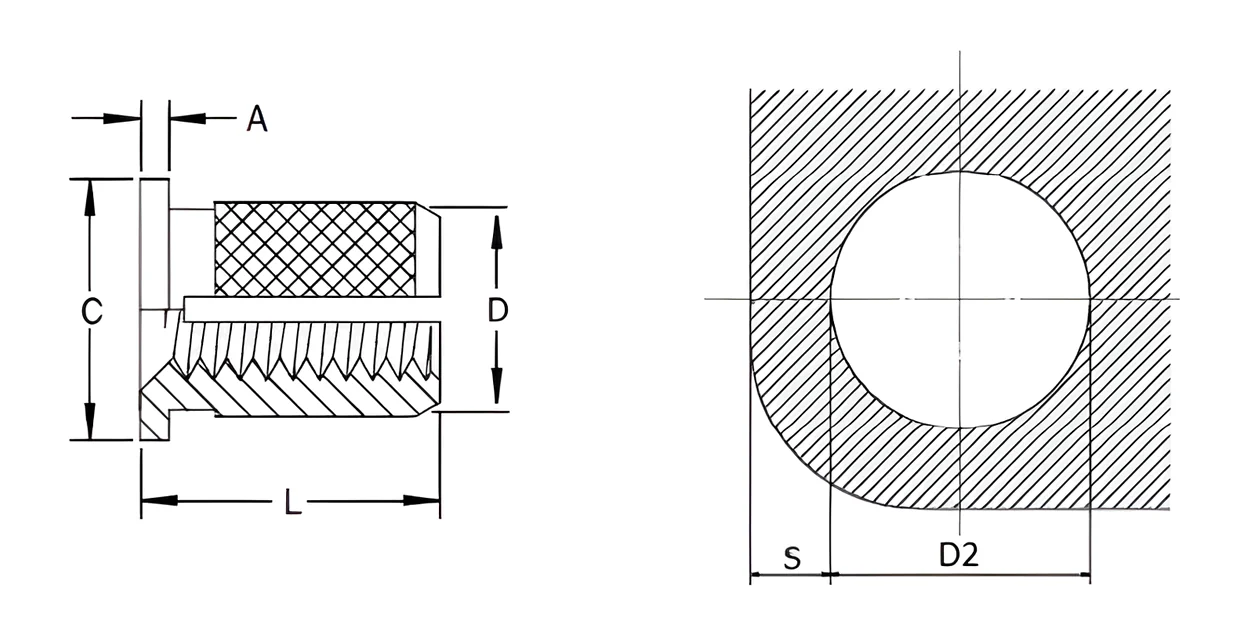

| Размер резьбы | D | L | C | A | S | D2 |
|---|---|---|---|---|---|---|
| M2 | 3,2 | 3,9 | 4,8 | 0,43 | 2,4 | 3,2 |
| M2.5 | 4,0 | 4,7 | 5,5 | 0,51 | 3,2 | 4,0 |
| M3 | 4,0 | 4,7 | 5,5 | 0,51 | 3,2 | 4,0 |
| M4 | 5,5 | 7,9 | 7,1 | 0,82 | 4,0 | 5,6 |
| M5 | 6,3 | 9,4 | 7,9 | 0,99 | 4,8 | 6,4 |
| M6 | 7,9 | 12,6 | 9,5 | 1,25 | 6,0 | 8,0 |
| M8 | 9,5 | 12,6 | 11,1 | 1,25 | 7,0 | 9,6 |
Все размеры указаны в миллиметрах.
Цены на сайте не публикуем: стоимость зависит от материала, покрытия и объёма партии. Напишите или позвоните — подберём исполнение, рассчитаем партию и сроки. Работаем только оптом, минимальный заказ — 10 000 ₽.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4). Пригодится при подборе ответного винта и подготовке отверстия.
Мелкие типоразмеры ставят там, где стенка тонкая, а места под крепёж почти нет: корпуса приборов и датчиков, разъёмы, платы, пластиковая арматура, бытовая и офисная техника. Нагрузка на такой узел обычно небольшая, а главное требование — чтобы резьба в пластике не сорвалась после нескольких сборок-разборок.
Под этот размер отверстие в детали получается небольшим, поэтому важно выдержать соосность при установке: перекос на мелком диаметре сильнее сказывается на держащей способности, чем на крупном.
Следующий типоразмер M2.5 даёт расчётную площадь сечения 3,39 мм² — это в 1,64 раза больше, чем у M2. Если по расчёту M2 впритык, переход на M2.5 обычно дешевле, чем переделка узла под две точки крепления.
Момент затяжки и допустимую нагрузку на вырыв здесь не приводим: они зависят от материала детали, глубины установки и класса прочности винта — универсальной цифры для них не существует. Нужен расчёт под конкретный узел — напишите, подберём исполнение.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.

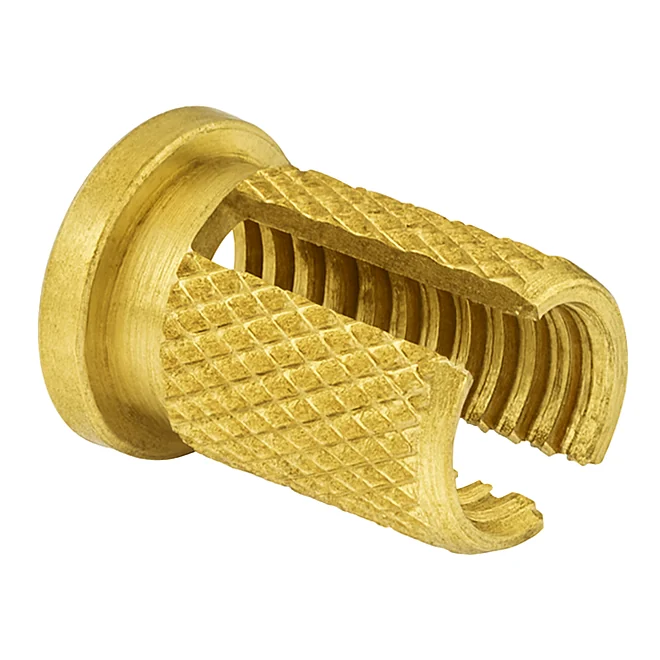

Вставка резьбовая PRESLOK-B сквозная M2 — закладная резьбовая вставка с наружной накаткой, с бортиком для создания прочной метрической резьбы M2 в пластиковых деталях, изготавливаемых литьём под давлением. Поставка оптом со склада в Санкт-Петербурге, доставка по России и странам СНГ.
Размеры M2 по PRESLOK-B сквозная: D — 3,2 мм, L — 3,9 мм, C — 4,8 мм, A — 0,43 мм, S — 2,4 мм, D2 — 3,2 мм. Исполнение — латунь, автоматная сталь или нержавеющая сталь. Вставка устанавливается в пресс-форму перед заливкой пластика и после отливки образует монолитное соединение, устойчивое к проворачиванию и вырыву.
Другие размеры этого типоразмерного ряда: M2.5, M3, M4, M5, M6, M8. Весь ассортимент — в разделе «Резьбовые вставки и втулки».
Работаем только оптом, минимальный заказ — 10 000 ₽, цены оптовые. Подберём материал, покрытие и типоразмер под вашу задачу.
