Заклёпка резьбовая с потайным фланцем и рифлением, глухая в исполнении CH-KBC-0450, потайной фланец с рифлением, глухая (закрытый конец). Резьба M4.
Заклёпка резьбовая с потайным фланцем и рифлением, глухая в исполнении CH-KBC-0450, потайной фланец с рифлением, глухая (закрытый конец). Резьба M4. Из размерной таблицы: диапазон T — 3,0–5,0; отверстие — 6,0.
Позиция семейства «Заклёпка резьбовая с потайным фланцем и рифлением, глухая CH-KBC» — раздел «Заклёпки», подраздел «Заклёпки гайки / резьбовые». Отгружаем оптом со склада в Санкт-Петербурге, доставляем по России и странам СНГ.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Форма фланца выбирается по тому, что должно остаться снаружи: цилиндрический фланец опирается на поверхность, потайной уходит заподлицо в зенкованное отверстие, уменьшенный — компромисс, когда места мало. Рифление и шестигранник нужны там, где узел будут затягивать с моментом: гладкое тело в такой посадке проворачивается.
| Диапазон T | 3,0–5,0 |
|---|---|
| A | 12,3 |
| Отверстие | 6,0 |
| D | 5,9 |
| B | 9,0 |
| K | 1,5 |
| L | 19,5 |
Все размеры указаны в миллиметрах. Заклёпка резьбовая CH-KBC — потайной фланец с рифлением, глухая (закрытый конец). Рифление держит от проворота, закрытый конец не пропускает влагу через резьбу. Полный размерный ряд и другие исполнения — на странице «Заклёпка резьбовая с потайным фланцем и рифлением, глухая CH-KBC».
Наличие и сроки уточняйте у менеджера: часть типоразмеров на складе, часть поставляем под заказ.

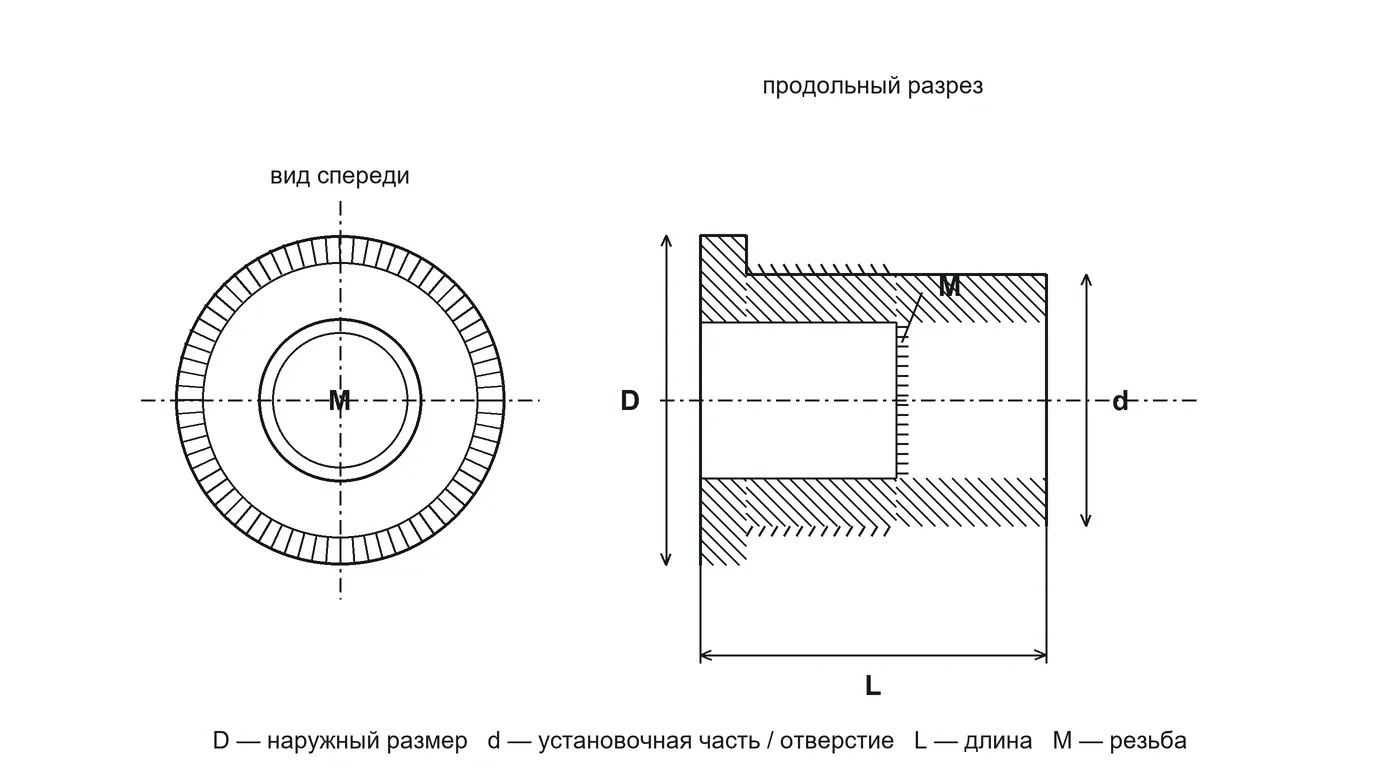

Чертёж общий для семейства; размеры этого типоразмера — в таблице выше.
Посадочное отверстие — ⌀ 6,0 мм по таблице характеристик этой карточки. Стягиваемый пакет — 3,0–5,0 мм.
Величины взяты из таблицы характеристик этой же страницы. Момент затяжки и усилие вырыва не приводим: универсальной цифры для них нет, нужен расчёт под узел — напишите нам.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4). Пригодится при подборе ответного винта и подготовке отверстия.
Это самый ходовой диапазон в приборостроении и машиностроении: крышки и панели, кронштейны, электротехнические шкафы, корпуса насосов и редукторов, оснастка. Размер уже держит заметную нагрузку, но ещё не требует специального инструмента для монтажа.
На таких диаметрах обычно и начинается многократная сборка-разборка узла — именно ради неё резьбовую вставку и ставят вместо резьбы прямо в пластике или тонком листе.
Следующий типоразмер M5 даёт расчётную площадь сечения 14,2 мм² — это в 1,62 раза больше, чем у M4. Если по расчёту M4 впритык, переход на M5 обычно дешевле, чем переделка узла под две точки крепления. Предыдущий размер M3.5 — 6,78 мм², то есть M4 несёт в 1,29 раза больше. Уменьшать размер имеет смысл, когда ограничено место или толщина стенки, а не ради экономии на детали.
Читать подробнее: метрическая резьба — шаг, отверстие под резьбу и обозначение →
Момент затяжки и допустимую нагрузку на вырыв здесь не приводим: они зависят от материала детали, глубины установки и класса прочности винта — универсальной цифры для них не существует. Нужен расчёт под конкретный узел — напишите, подберём исполнение.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Заклёпка резьбовая с потайным фланцем и рифлением, глухая в исполнении CH-KBC-0450, потайной фланец с рифлением, глухая (закрытый конец). Резьба M4. Из размерной таблицы: диапазон T — 3,0–5,0; отверстие — 6,0. Поставка оптом со склада в Санкт-Петербурге, доставка по России и странам СНГ. Только опт, минимальный заказ — 10 000 ₽, цены оптовые.
Позиция относится к семейству «Заклёпка резьбовая с потайным фланцем и рифлением, глухая CH-KBC», раздел «Заклёпки», подраздел «Заклёпки гайки / резьбовые». Исполнение CH-KBC-0450 отличается от соседних по каталогу производителя, типоразмер — резьба M4. Подберём типоразмер и исполнение под толщину листа, нагрузку и материал основания, рассчитаем стоимость партии.
