Заклёпка резьбовая глухая CH-KBC с потайным фланцем и рифлением обеспечивает надёжное и аккуратное резьбовое соединение в тонкостенных конструкциях. Стальной корпус и рифление предотвращают проворачивание и повышают прочность фиксации.
Поставляем под заказ: сроки поставки и минимальную партию уточняйте у менеджера.
Заклёпка резьбовая глухая CH-KBC с потайным фланцем и рифлением обеспечивает надёжное и аккуратное резьбовое соединение в тонкостенных конструкциях. Стальной корпус и рифление предотвращают проворачивание и повышают прочность фиксации.
Позиция раздела «Заклёпки», подраздел «Заклёпки гайки / резьбовые». Материал, покрытие и типоразмер подбираем под задачу — напишите или позвоните.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Подбирают по трём числам: резьба, толщина пакета, отверстие. У M6 в этом семействе 2 артикула на разный пакет: CH-KBC-0640 — для пакета 1,5–4,0 мм, CH-KBC-0660 — 4,0–6,0 мм. Пакет — суммарная толщина того, что стягивает заклёпка; он должен попасть в диапазон T: тоньше — бурт не прижмёт пакет, толще — не хватит длины корпуса. Отверстие под M6 — 9,0 мм: в меньшее заклёпка не войдёт, в большем корпус при обжиме хуже держится и может провернуться под затяжкой. Под потайной фланец отверстие зенкуют — фланец должен лечь вровень с листом. Ставят ручным или пневмогидравлическим заклёпочником с оправкой под резьбу: оправку вкручивают в заклёпку, корпус при ходе инструмента складывается в бурт с обратной стороны, оправку выкручивают.

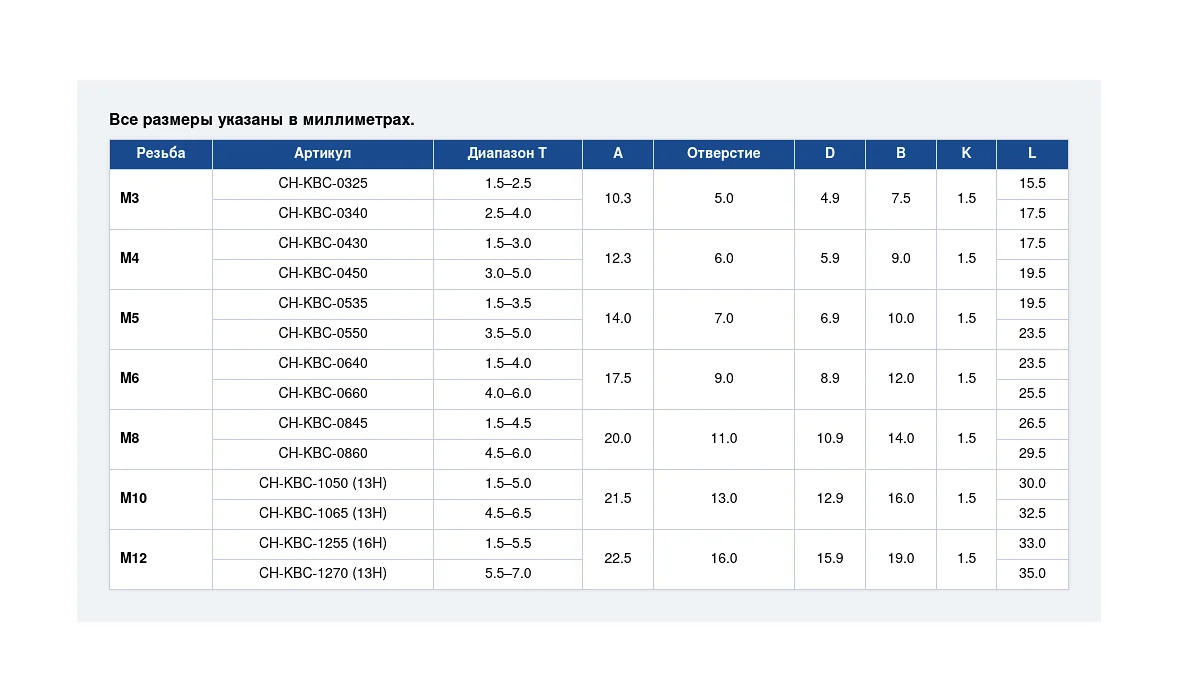

| Резьба | Артикул | Диапазон T | A | Отверстие | D | B | K | L |
|---|---|---|---|---|---|---|---|---|
| M3 | CH-KBC-0325 | 1,5–2,5 | 10,3 | 5,0 | 4,9 | 7,5 | 1,5 | 15,5 |
| M3 | CH-KBC-0340 | 2,5–4,0 | 10,3 | 5,0 | 4,9 | 7,5 | 1,5 | 17,5 |
| M4 | CH-KBC-0430 | 1,5–3,0 | 12,3 | 6,0 | 5,9 | 9,0 | 1,5 | 17,5 |
| M4 | CH-KBC-0450 | 3,0–5,0 | 12,3 | 6,0 | 5,9 | 9,0 | 1,5 | 19,5 |
| M5 | CH-KBC-0535 | 1,5–3,5 | 14,0 | 7,0 | 6,9 | 10,0 | 1,5 | 19,5 |
| M5 | CH-KBC-0550 | 3,5–5,0 | 14,0 | 7,0 | 6,9 | 10,0 | 1,5 | 23,5 |
| M6 | CH-KBC-0640 | 1,5–4,0 | 17,5 | 9,0 | 8,9 | 12,0 | 1,5 | 23,5 |
| M6 | CH-KBC-0660 | 4,0–6,0 | 17,5 | 9,0 | 8,9 | 12,0 | 1,5 | 25,5 |
| M8 | CH-KBC-0845 | 1,5–4,5 | 20,0 | 11,0 | 10,9 | 14,0 | 1,5 | 26,5 |
| M8 | CH-KBC-0860 | 4,5–6,0 | 20,0 | 11,0 | 10,9 | 14,0 | 1,5 | 29,5 |
| M10 | CH-KBC-1050 (13H) | 1,5–5,0 | 21,5 | 13,0 | 12,9 | 16,0 | 1,5 | 30,0 |
| M10 | CH-KBC-1065 (13H) | 4,5–6,5 | 21,5 | 13,0 | 12,9 | 16,0 | 1,5 | 32,5 |
| M12 | CH-KBC-1255 (16H) | 1,5–5,5 | 22,5 | 16,0 | 15,9 | 19,0 | 1,5 | 33,0 |
| M12 | CH-KBC-1270 (16H) | 5,5–7,0 | 22,5 | 16,0 | 15,9 | 19,0 | 1,5 | 35,0 |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Заклёпка резьбовая CH-KBC — потайной фланец с рифлением, глухая (закрытый конец). Рифление держит от проворота, закрытый конец не пропускает влагу через резьбу.
Резьбовые заклёпки различаются тремя признаками: фланцем (что останется над листом), корпусом (чем держит от проворота и какое нужно отверстие) и концом (сквозная резьба или глухая). Ниже — ближайшие к этой позиции исполнения; числа — из их таблиц, для ходовой резьбы.
| Исполнение | Фланец | Корпус | Конец | Отверстие, мм | Пакет T, мм |
|---|---|---|---|---|---|
| эта страница | потайной | круглый с рифлением | глухой | M6: 9,0 | 1,5–4,0, 4,0–6,0 |
| CH-KB | потайной | круглый с рифлением | открытый | M6: 9,0 | 1,5–4,0 |
| CH-RBC | потайной | гладкий круглый | глухой | M6: 9,0 | 1,5–4,0 |
| RH-KBC | малый (уменьшенный) | круглый с рифлением | глухой | M6: 9,0 | 0,5–3,0, 3,0–4,5 |
| FH-KBC | цилиндрический | круглый с рифлением | глухой | M6: 9,0 | 0,5–3,0, 3,0–5,0 |
Все исполнения — в подразделе «Заклёпки гайки / резьбовые»; как выбрать форму — в статье «Как выбрать заклёпку».
У каждого исполнения и типоразмера своя страница — с размерами именно этой позиции. Выберите нужный, чтобы посмотреть характеристики и запросить цену.
потайной фланец с рифлением, глухая (закрытый конец)
