Заклёпка резьбовая AVK с плоской головкой и рифлением предназначена для создания надёжной внутренней резьбы в тонкостенных конструкциях. Латунный корпус обеспечивает коррозионную стойкость и стабильную фиксацию без проворачивания.
Поставляем под заказ: сроки поставки и минимальную партию уточняйте у менеджера.
Заклёпка резьбовая AVK с плоской головкой и рифлением предназначена для создания надёжной внутренней резьбы в тонкостенных конструкциях. Латунный корпус обеспечивает коррозионную стойкость и стабильную фиксацию без проворачивания.
Позиция раздела «Заклёпки», подраздел «Заклёпки гайки / резьбовые». Материал, покрытие и типоразмер подбираем под задачу — напишите или позвоните.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Подбирают по трём числам: резьба, толщина пакета, отверстие. У M6 — 2 исполнения на разный пакет: 0,70–4,20 мм и 4,20–6,60 мм. Пакет — суммарная толщина того, что стягивает заклёпка; тоньше — бурт не прижмёт пакет, толще — не хватит длины корпуса. Отверстие под M6 — 10,00 мм с допуском +0,15/0: в меньшее заклёпка не войдёт, в большем корпус при обжиме хуже держится и может провернуться под затяжкой. Ставят ручным или пневмогидравлическим заклёпочником с оправкой под резьбу: оправку вкручивают в заклёпку, корпус при ходе инструмента складывается в бурт с обратной стороны, оправку выкручивают.
| Резьба | Обозначение резьбы | Диапазон зажима | Номинальный зажим | Диаметр отв. +0,15 / 0 | HD ±0,25 (±0,64*) | HH ±0,08 | L ±0,38 | D макс. | IL макс. | LB ±0,38 | ILB макс. | IATD* макс. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M4×0,7 ISO | 470 | 0,50–2,00 | 2,0 | 6,75 | 9,91 | 0,76 | 10,67 | 6,73 | 7,75 | 18,80 | 16,26 | 15,49 |
| M4×0,7 ISO | 470 | 2,00–3,30 | 3,3 | 6,75 | 9,91 | 0,76 | 11,94 | 6,73 | 7,75 | 18,80 | 14,73 | 17,02 |
| M5×0,8 ISO | 580 | 0,50–3,30 | 3,3 | 7,60 | 10,54 | 0,76 | 12,07 | 7,52 | 8,00 | 25,15 | 21,46 | 18,54 |
| M5×0,8 ISO | 580 | 3,30–5,70 | 5,7 | 7,60 | 10,54 | 0,76 | 14,86 | 7,52 | 8,00 | 25,15 | 18,67 | 21,34 |
| M6×1,0 ISO | 610 | 0,70–4,20 | 4,2 | 10,00 | 12,70 | 0,76 | 14,73 | 9,91 | 9,65 | 30,23 | 25,53 | 22,73 |
| M6×1,0 ISO | 610 | 4,20–6,60 | 6,6 | 10,00 | 12,70 | 0,76 | 17,27 | 9,91 | 9,65 | 30,23 | 22,99 | 26,29 |
| M8×1,25 ISO | 8125 | 0,70–3,80 | 3,8 | 13,50 | 17,40* | 0,89 | 17,53 | 13,46 | 11,94 | 35,31 | 29,85 | 25,27 |
| M8×1,25 ISO | 8125 | 3,80–7,90 | 7,9 | 13,50 | 17,40* | 0,89 | 20,45 | 13,46 | 10,80 | 35,31 | 26,04 | 28,45 |
| M10×1,5 ISO | 1015 | 0,70–3,80 | 3,8 | 13,50 | 17,40* | 0,89 | 17,53 | 13,46 | 11,94 | 35,31 | 29,85 | 25,27 |
| M10×1,5 ISO | 1015 | 3,80–7,90 | 7,9 | 13,50 | 17,40* | 0,89 | 20,45 | 13,46 | 10,80 | 35,31 | 26,04 | 28,45 |
| M12×1,75 ISO | 12175 | 1,60–5,10 | 5,1 | 17,45 | 21,97* | 1,19 | 29,21 | 17,40 | 21,59 | 60,07 | 52,58 | 38,23 |
| M12×1,75 ISO | 12175 | 5,10–8,90 | 8,9 | 17,45 | 21,97* | 1,19 | 33,02 | 17,40 | 21,59 | 60,07 | 48,77 | 38,23 |
| M12×1,75 ISO | 12175 | 8,90–12,7 | 12,7 | 17,45 | 21,97* | 1,19 | 36,83 | 17,40 | 21,84 | 60,07 | 44,96 | 38,23 |
| 1/2×1,75 ISO | — | 8,90–12,7 | 12,7 | 17,45 | 22,00 | 2,00 | 20,00 | — | — | — | — | — |

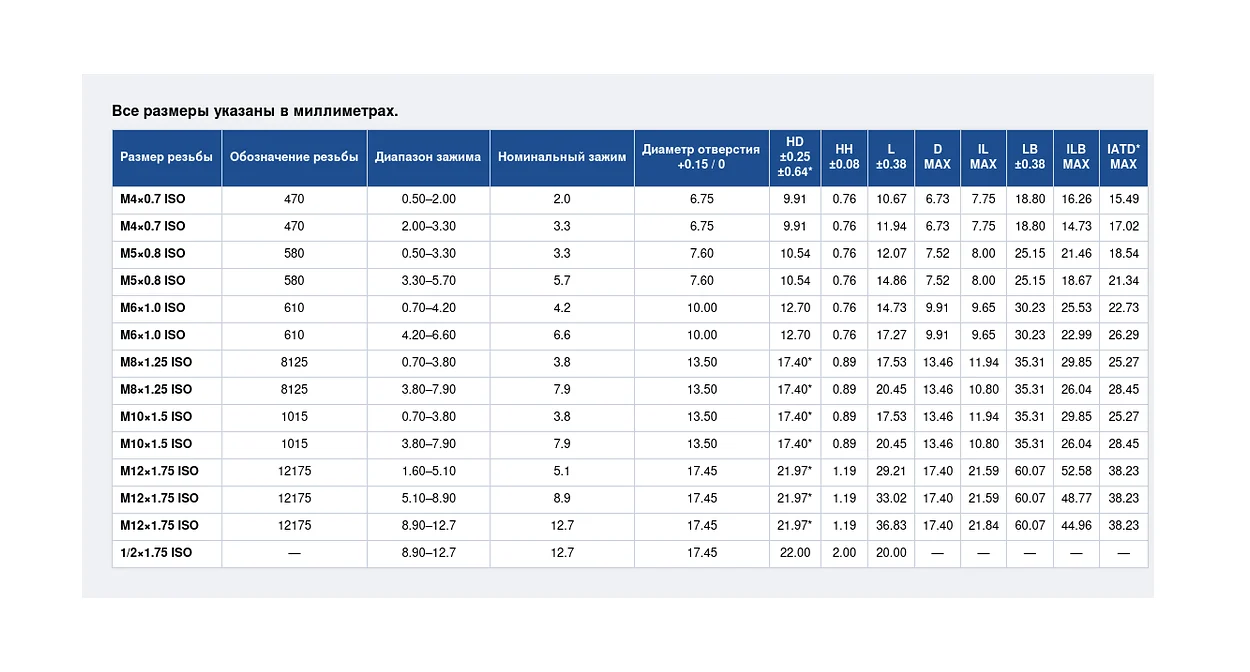

Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Заклёпка резьбовая AVK с плоской головкой и рифлением. Диапазон зажима — толщина стягиваемого пакета; IATD — диаметр после установки. Прочерк в последней строке означает, что размер в каталоге не приведён.
Резьбовые заклёпки различаются тремя признаками: фланцем (что останется над листом), корпусом (чем держит от проворота и какое нужно отверстие) и концом (сквозная резьба или глухая). Ниже — ближайшие к этой позиции исполнения; числа — из их таблиц, для ходовой резьбы.
| Исполнение | Фланец | Корпус | Конец | Отверстие, мм | Пакет T, мм |
|---|---|---|---|---|---|
| эта страница | плоская головка | круглый с рифлением | открытый | M6: 10,00 | 0,70–4,20, 4,20–6,60 |
| FH-KBC | цилиндрический | круглый с рифлением | глухой | M6: 9,0 | 0,5–3,0, 3,0–5,0 |
| FH-RB | цилиндрический | гладкий круглый | открытый | M6: 9,0 | 0,5–3,0, 3,0–5,5 |
| FH-FHB | цилиндрический | шестигранный | открытый | M6: 9,0 | 0,5–3,0, 3,0–5,5 |
| FH-SHB | цилиндрический | полушестигранный | открытый | M6: 9,0 | 0,5–3,0, 3,0–5,0 |
| FH-IHB | цилиндрический | полушестигранный, внутренний шестигранник | открытый | M6: 9,0 | 0,5–3,0, 3,0–5,0 |
| CH-KB | потайной | круглый с рифлением | открытый | M6: 9,0 | 1,5–4,0 |
Все исполнения — в подразделе «Заклёпки гайки / резьбовые»; как выбрать форму — в статье «Как выбрать заклёпку».
У каждого исполнения и типоразмера своя страница — с размерами именно этой позиции. Выберите нужный, чтобы посмотреть характеристики и запросить цену.
