Резьбовые заклёпки FH-FHB — обеспечивают прочное крепление в тонком металле, предотвращая проворачивание благодаря шестигранной форме корпуса. FH-FHB — устанавливаются без сварки и подходят для строительства, машиностроения и приборостроения.
Поставляем под заказ: сроки поставки и минимальную партию уточняйте у менеджера.
Резьбовые заклёпки FH-FHB — обеспечивают прочное крепление в тонком металле, предотвращая проворачивание благодаря шестигранной форме корпуса. FH-FHB — устанавливаются без сварки и подходят для строительства, машиностроения и приборостроения.
Позиция раздела «Заклёпки», подраздел «Заклёпки гайки / резьбовые». Материал, покрытие и типоразмер подбираем под задачу — напишите или позвоните.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Подбирают по трём числам: резьба, толщина пакета, отверстие. У M6 в этом семействе 2 артикула на разный пакет: FH-FHB-0630 — для пакета 0,5–3,0 мм, FH-FHB-0655 — 3,0–5,5 мм. Пакет — суммарная толщина того, что стягивает заклёпка; он должен попасть в диапазон T: тоньше — бурт не прижмёт пакет, толще — не хватит длины корпуса. Отверстие под M6 — 9,0 мм с допуском +0,1 (шестигранное — по таблице): в меньшее заклёпка не войдёт, в большем корпус при обжиме хуже держится и может провернуться под затяжкой. Ставят ручным или пневмогидравлическим заклёпочником с оправкой под резьбу: оправку вкручивают в заклёпку, корпус при ходе инструмента складывается в бурт с обратной стороны, оправку выкручивают.

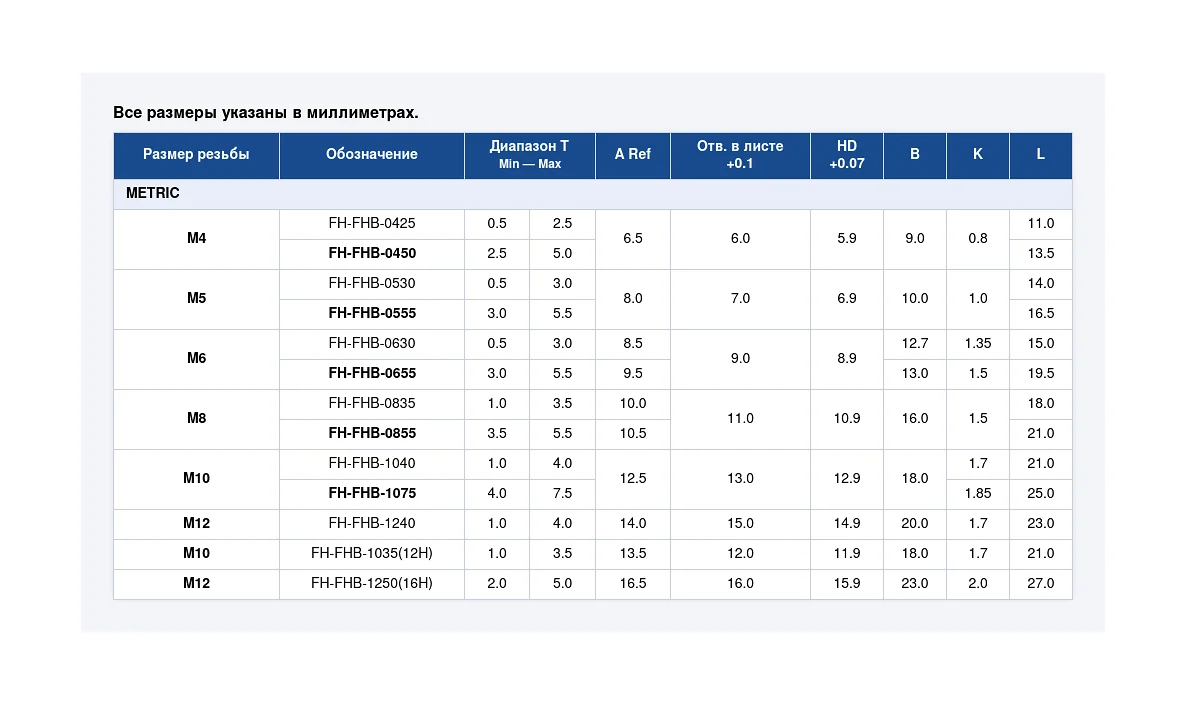

| Резьба | Обозначение | Диапазон T, мин. | Диапазон T, макс. | A реф. | Отв. в листе +0,1 | HD +0,07 | B | K | L |
|---|---|---|---|---|---|---|---|---|---|
| M4 | FH-FHB-0425 | 0,5 | 2,5 | 6,5 | 6,0 | 5,9 | 9,0 | 0,8 | 11,0 |
| M4 | FH-FHB-0450 | 2,5 | 5,0 | 6,5 | 6,0 | 5,9 | 9,0 | 0,8 | 13,5 |
| M5 | FH-FHB-0530 | 0,5 | 3,0 | 8,0 | 7,0 | 6,9 | 10,0 | 1,0 | 14,0 |
| M5 | FH-FHB-0555 | 3,0 | 5,5 | 8,0 | 7,0 | 6,9 | 10,0 | 1,0 | 16,5 |
| M6 | FH-FHB-0630 | 0,5 | 3,0 | 8,5 | 9,0 | 8,9 | 12,7 | 1,35 | 15,0 |
| M6 | FH-FHB-0655 | 3,0 | 5,5 | 9,5 | 9,0 | 8,9 | 13,0 | 1,5 | 19,5 |
| M8 | FH-FHB-0835 | 1,0 | 3,5 | 10,0 | 11,0 | 10,9 | 16,0 | 1,5 | 18,0 |
| M8 | FH-FHB-0855 | 3,5 | 5,5 | 10,5 | 11,0 | 10,9 | 16,0 | 1,5 | 21,0 |
| M10 | FH-FHB-1040 | 1,0 | 4,0 | 12,5 | 13,0 | 12,9 | 18,0 | 1,7 | 21,0 |
| M10 | FH-FHB-1075 | 4,0 | 7,5 | 12,5 | 13,0 | 12,9 | 18,0 | 1,85 | 25,0 |
| M12 | FH-FHB-1240 | 1,0 | 4,0 | 14,0 | 15,0 | 14,9 | 20,0 | 1,7 | 23,0 |
| M10 | FH-FHB-1035(12H) | 1,0 | 3,5 | 13,5 | 12,0 | 11,9 | 18,0 | 1,7 | 21,0 |
| M12 | FH-FHB-1250(16H) | 2,0 | 5,0 | 16,5 | 16,0 | 15,9 | 23,0 | 2,0 | 27,0 |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Заклёпка резьбовая FH-FHB — шестигранный корпус с цилиндрическим фланцем. Шестигранник держит от проворота надёжнее рифления, но требует шестигранного отверстия.
Резьбовые заклёпки различаются тремя признаками: фланцем (что останется над листом), корпусом (чем держит от проворота и какое нужно отверстие) и концом (сквозная резьба или глухая). Ниже — ближайшие к этой позиции исполнения; числа — из их таблиц, для ходовой резьбы.
| Исполнение | Фланец | Корпус | Конец | Отверстие, мм | Пакет T, мм |
|---|---|---|---|---|---|
| эта страница | цилиндрический | шестигранный | открытый | M6: 9,0 | 0,5–3,0, 3,0–5,5 |
| FH-FHBC | цилиндрический | шестигранный | глухой | M6: 9,0 | 0,5–3,0, 3,0–5,5 |
| FH-KB | цилиндрический | круглый с рифлением | открытый | M6: 9,0 | 0,5–3,0, 3,0–5,5 |
| FH-RB | цилиндрический | гладкий круглый | открытый | M6: 9,0 | 0,5–3,0, 3,0–5,5 |
| FH-SHB | цилиндрический | полушестигранный | открытый | M6: 9,0 | 0,5–3,0, 3,0–5,0 |
| FH-IHB | цилиндрический | полушестигранный, внутренний шестигранник | открытый | M6: 9,0 | 0,5–3,0, 3,0–5,0 |
| AVK, плоская головка | плоская головка | круглый с рифлением | открытый | M6: 10,00 | 0,70–4,20, 4,20–6,60 |
Все исполнения — в подразделе «Заклёпки гайки / резьбовые»; как выбрать форму — в статье «Как выбрать заклёпку».
У каждого исполнения и типоразмера своя страница — с размерами именно этой позиции. Выберите нужный, чтобы посмотреть характеристики и запросить цену.
шестигранный корпус с цилиндрическим фланцем
