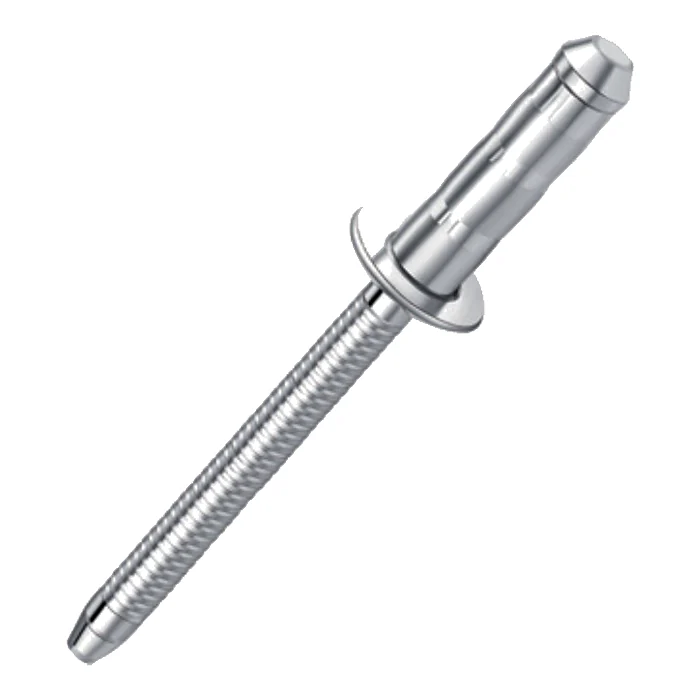

Многозажимная заклёпка (двойной обжим). Один типоразмер закрывает широкий диапазон толщин пакета — там, где обычной заклёпке нужны две или три разные длины. На складе это меньше номенклатуры, на монтаже — меньше шансов поставить не ту. Полукруглый бортик — универсальный, остаётся над поверхностью. Диаметры 3,2 · 4,0 · 4,8 · 6,4 мм, длины 8–30 мм, толщина пакета до 24 мм. Потайной и широкий бортик поставщик делает под заказ.
Материал: нержавеющая сталь, без покрытия · стержень: нержавеющая сталь.
Позиция раздела «Заклепки», подраздел «Заклепки вытяжные». В размерном ряду 29 типоразмеров — подберём под толщину пакета и материал основания.
Диаметры 3,2 · 4,0 · 4,8 · 6,4 мм · длины 8–30 мм · толщина пакета до 24 мм · срез от 1700 Н.
Наличие и сроки уточняйте у менеджера: часть типоразмеров на складе в Санкт-Петербурге, часть поставляем под заказ.
Материал: нержавеющая сталь, без покрытия; стержень — нержавеющая сталь.
| D (мм) | Допуск D | K max | dk (мм) | dm max | Отверстие | Срез, Н | Отрыв, Н |
|---|---|---|---|---|---|---|---|
| 3,2 | +0,08 / −0,15 | 1,3 | 6,7 | 2,25 | 3,3–3,4 | 1700 | 2000 |
| 4,0 | +0,08 / −0,15 | 1,7 | 8,4 | 2,85 | 4,1–4,2 | 2700 | 3400 |
| 4,8 | +0,08 / −0,15 | 2,0 | 10,1 | 3,35 | 4,9–5,0 | 4000 | 4500 |
| 6,4 | +0,08 / −0,15 | 2,7 | 13,4 | 4,15 | 6,5–6,6 | 6000 | 7500 |
| D (мм) | L (мм) | Толщина пакета, мм |
|---|---|---|
| 3,2 | 8 | 1,0–4,0 |
| 10 | 2,5–6,0 | |
| 12 | 3,0–8,0 | |
| 14 | 3,5–9,5 | |
| 16 | 5,5–11,5 | |
| 4,0 | 8 | 1,0–3,5 |
| 10 | 1,5–5,0 | |
| 12 | 3,5–7,0 | |
| 14 | 1,5–9,0* | |
| 16 | 3,5–11,0 | |
| 18 | 5,5–12,5 | |
| 20 | 7,5–14,5 | |
| 4,8 | 10 | 1,5–4,5 |
| 12 | 2,0–6,5 | |
| 14 | 3,0–8,5 | |
| 15 | 3,0–9,0 | |
| 16 | 3,0–10,5 | |
| 18 | 5,0–12,5 | |
| 20 | 7,0–14,5 | |
| 22 | 9,0–16,5 | |
| 25 | 11,0–19,0 | |
| 27 | 13,0–21,0 | |
| 30 | 16,0–24,0 | |
| 6,4 | 12,5 | 1,0–6,0 |
| 14,5 | 1,5–7,5 | |
| 16,5 | 2,0–9,0 | |
| 18,5 | 4,0–11,0 | |
| 20,5 | 5,0–12,5 | |
| 25,5 | 10,5–17,5 |
Все размеры в миллиметрах. D — диаметр тела, L — длина, K — высота бортика, dk — диаметр бортика, dm — диаметр стержня. Отверстие сверлится по колонке «Отверстие»: в меньшее заклёпка не войдёт, в большее не раскроется как надо. Прочность на срез и отрыв — минимальные значения производителя.
* В каталоге производителя это значение выбивается из ряда — похоже на опечатку. Публикуем как напечатано; перед заказом такого типоразмера уточните диапазон у менеджера.
Размеры — по каталогу производителя (бренд SAILUK / THE PIVOT, выпуск с 1990 г.). Артикулы поставщика не приводим: в каталоге они местами перепутаны, а ошибка в артикуле — это привезённая не та позиция. Заказ оформляем по диаметру, длине и материалу.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Длина подбирается по суммарной толщине пакета: слишком короткая не сформирует замыкающую головку, слишком длинная оставит соединение подвижным. Материал заклёпки берут близким к материалу листов — иначе на улице образуется гальваническая пара и соединение разрушится быстрее самого металла.
