Диаметры 3,2 · 4,0 · 4,8 · 6,4 мм · длины 8–30 мм · толщина пакета до 24 мм · срез от 1000 Н.
Сроки поставки и минимальную партию по типоразмеру уточняйте у менеджера.

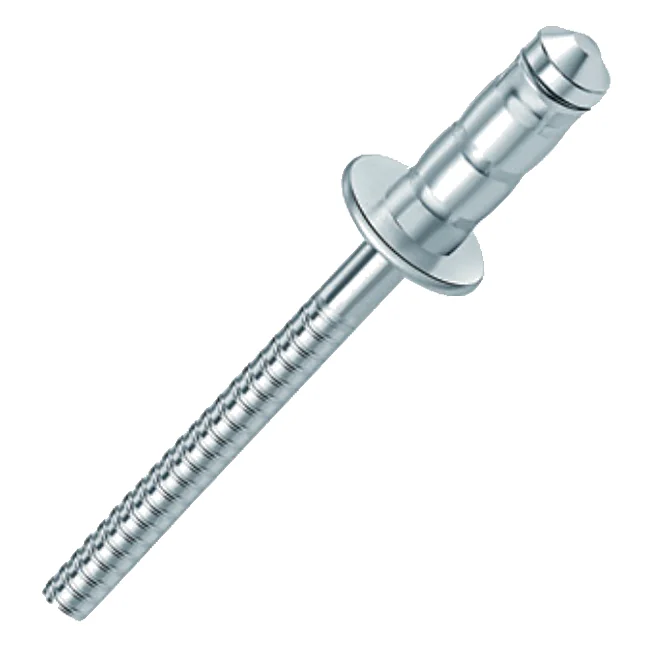

Многозажимная заклёпка (двойной обжим). Один типоразмер закрывает широкий диапазон толщин пакета — там, где обычной заклёпке нужны две или три разные длины. В заказе это меньше позиций, на монтаже — меньше шансов поставить не ту. Полукруглый бортик — универсальный, остаётся над поверхностью. Диаметры 3,2 · 4,0 · 4,8 · 6,4 мм, длины 8–30 мм, толщина пакета до 24 мм. Потайной и широкий бортик изготовим под заказ.
Материал: углеродистая сталь, цинковое покрытие.
Позиция раздела «Заклёпки», подраздел «Заклёпки вытяжные». В размерном ряду 28 типоразмеров — подберём под толщину пакета и материал основания.
Другие материалы этой конструкции — в таблице ниже.
Подбирают по диаметру и суммарной толщине пакета. Пример из таблицы этой позиции: пакет 11 мм, диаметр 4,8 мм — подходит L 18 мм (пакет 5,0–12,5) или L 20 мм (пакет 7,0–14,5). Отверстие под 4,8 мм — 4,9–5,0 мм: в меньшее заклёпка не войдёт, в большем не раскроется как надо. У многозажимной диапазон пакета на одну длину шире обычного — поэтому длин в ряду меньше, а одна позиция закрывает несколько толщин. Материал заклёпки берут близким к материалу листов — иначе на улице образуется гальваническая пара.
Материал: углеродистая сталь, цинковое покрытие.
| D (мм) | Допуск D | K max | dk (мм) | dm max | Отверстие | Срез, Н | Отрыв, Н |
|---|---|---|---|---|---|---|---|
| 3,2 | +0,08 / −0,15 | 1,3 | 6,7 | 2,25 | 3,3–3,4 | 1000 | 1200 |
| 4,0 | +0,08 / −0,15 | 1,7 | 8,4 | 2,85 | 4,1–4,2 | 1500 | 2000 |
| 4,8 | +0,08 / −0,15 | 2,0 | 10,1 | 3,35 | 4,9–5,0 | 2400 | 2900 |
| 6,4 | +0,08 / −0,15 | 2,7 | 13,4 | 4,15 | 6,5–6,6 | 3800 | 4000 |
Скачать таблицу размеров (PDF)
| D (мм) | L (мм) | Толщина пакета, мм |
|---|---|---|
| 3,2 | 8 | 1,0–4,0 |
| 10 | 2,5–6,0 | |
| 12 | 3,0–8,0 | |
| 14 | 3,5–9,5 | |
| 16 | 5,5–11,5 | |
| 4,0 | 8 | 1,0–3,5 |
| 10 | 1,5–5,0 | |
| 12 | 3,5–7,0 | |
| 14 | 1,5–9,0* | |
| 16 | 3,5–11,0 | |
| 18 | 5,5–12,5 | |
| 20 | 7,5–14,5 | |
| 4,8 | 10 | 1,5–4,5 |
| 12 | 2,0–6,5 | |
| 14 | 3,0–8,5 | |
| 16 | 3,0–10,5 | |
| 18 | 5,0–12,5 | |
| 20 | 7,0–14,5 | |
| 22 | 9,0–16,5 | |
| 25 | 11,0–19,0 | |
| 27 | 13,0–21,0 | |
| 30 | 16,0–24,0 | |
| 6,4 | 12,5 | 1,0–6,0 |
| 14,5 | 1,5–7,5 | |
| 16,5 | 2,0–9,0 | |
| 18,5 | 4,0–11,0 | |
| 20,5 | 5,0–12,5 | |
| 25,5 | 10,5–17,5 |
Все размеры в миллиметрах. D — диаметр тела, L — длина, K — высота бортика, dk — диаметр бортика, dm — диаметр стержня. Отверстие сверлится по колонке «Отверстие»: в меньшее заклёпка не войдёт, в большее не раскроется как надо. Прочность на срез и отрыв — минимальные значения производителя.
* В каталоге производителя это значение выбивается из ряда — похоже на опечатку. Публикуем как напечатано; перед заказом такого типоразмера уточните диапазон у менеджера.
Вытяжные заклёпки различаются типом (как раскрывается тело и что остаётся от стержня), бортиком и материалом тела и стержня. Ниже — та же конструкция в других материалах и тот же материал в других конструкциях; числа — из таблиц этих позиций.
| Позиция | Тип | Бортик | Материал тела / стержня | Диаметры, мм | Пакет, мм | Срез, Н |
|---|---|---|---|---|---|---|
| эта страница | многозажимная | полукруглый (dome) | сталь | 3,2 · 4,0 · 4,8 · 6,4 | до 24 | 1000–3800 |
| Заклёпка вытяжная многозажимная алюминий / сталь, полукруглый бортик | многозажимная | полукруглый (dome) | алюминий / сталь | 3,2 · 4,0 · 4,8 · 6,4 | до 30 | 650–3800 |
| Заклёпка вытяжная многозажимная алюминий / нержавеющая сталь | многозажимная | полукруглый (dome) | алюминий / нержавеющая сталь | 3,2 · 4,0 · 4,8 | до 25 | 650–1320 |
| Заклёпка вытяжная многозажимная нержавеющая сталь | многозажимная | полукруглый (dome) | нержавеющая сталь | 3,2 · 4,0 · 4,8 · 6,4 | до 24 | 1700–6000 |
| Заклёпка вытяжная сталь / сталь, полукруглый бортик | открытая (стандартная) | полукруглый (dome) | сталь | 2,4 · 3,2 · 4,0 · 4,8 · 6,4 | до 45 | 500–4900 |
| Заклёпка вытяжная однозажимная сталь / сталь | однозажимная | полукруглый (dome) | сталь | 3,2 · 4,0 · 4,8 · 6,0 | до 12 | 1200–8500 |
| Заклёпка вытяжная Hem-luk сталь / сталь | Hem-luk (силовая) | полукруглый (dome) и потайной 100° (CSK) | сталь | 4,8 · 6,4 · 7,8 | до 26 | 4500–16000 |
| Заклёпка вытяжная сталь / сталь, потайной бортик 120° | открытая (стандартная) | потайной 120° (CSK) | сталь | 2,4 · 3,2 · 4,0 · 4,8 | до 45 | 500–2900 |
Весь подраздел — «Заклёпки вытяжные»; как выбрать тип и материал — в статье «Как выбрать заклёпку».
