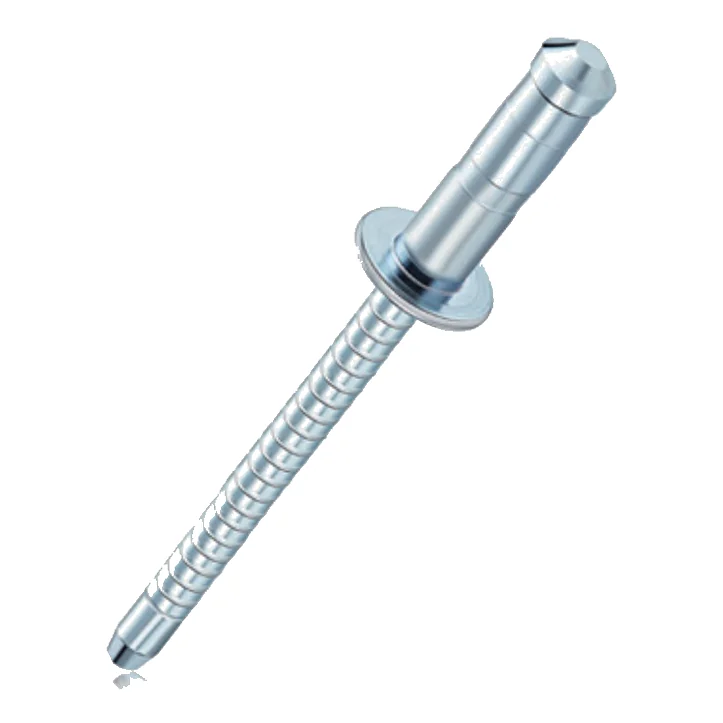

Однозажимная заклёпка. При установке формирует один широкий бурт, распределяющий нагрузку по обратной стороне, и держит существенно больше открытой того же диаметра. Диапазон толщин у каждой длины узкий — типоразмер подбирается под пакет точно. Полукруглый бортик — универсальный, остаётся над поверхностью. Диаметры 3,2 · 4,0 · 4,8 · 6,0 мм, длины 6,5–19 мм, толщина пакета до 12 мм. Потайной и широкий бортик поставщик делает под заказ.
Материал: сталь, цинковое покрытие.
Позиция раздела «Заклепки», подраздел «Заклепки вытяжные». В размерном ряду 14 типоразмеров — подберём под толщину пакета и материал основания.
Диаметры 3,2 · 4,0 · 4,8 · 6,0 мм · длины 6,5–19 мм · толщина пакета до 12 мм · срез от 1200 Н.
Наличие и сроки уточняйте у менеджера: часть типоразмеров на складе в Санкт-Петербурге, часть поставляем под заказ.
Материал: сталь, цинковое покрытие.
| D (мм) | Допуск D | K max | dk (мм) | dm max | Отверстие | Отрыв, Н |
|---|---|---|---|---|---|---|
| 3,2 | +0,08 / −0,15 | 1,3 | 6,7 | 2,20 | 3,3–3,4 | 1300 |
| 4,0 | +0,08 / −0,15 | 1,7 | 8,4 | 2,80 | 4,1–4,3 | 2800 |
| 4,8 | +0,08 / −0,15 | 2,0 | 10,1 | 3,20 | 4,9–5,1 | 3800 |
| 6,0 | +0,08 / −0,15 | 2,5 | 12,6 | 4,00 | 6,1–6,3 | 5400 |
| D (мм) | L (мм) | Толщина пакета, мм | Срез, Н |
|---|---|---|---|
| 3,2 | 6,5 | 1,0–3,0 | 1200 |
| 9 | 3,0–5,0 | 1700 | |
| 11,5 | 5,0–7,0 | 2500 | |
| 4,0 | 7,5 | 1,0–3,0 | 2000 |
| 10 | 3,0–5,0 | 3500 | |
| 12,5 | 5,0–7,0 | 4100 | |
| 4,8 | 10 | 1,5–3,5 | 3600 |
| 12,5 | 3,5–6,0 | 4200 | |
| 14,5 | 6,0–8,5 | 5000 | |
| 16,5 | 7,5–10,0 | 5000 | |
| 6,0 | 11 | 1,5–4,0 | 4200 |
| 13 | 3,0–6,0 | 5400 | |
| 16 | 6,0–9,0 | 8500 | |
| 19 | 9,0–12,0 | 8500 |
Все размеры в миллиметрах. D — диаметр тела, L — длина, K — высота бортика, dk — диаметр бортика, dm — диаметр стержня. Отверстие сверлится по колонке «Отверстие»: в меньшее заклёпка не войдёт, в большее не раскроется как надо. Прочность на срез и отрыв — минимальные значения производителя.
Размеры — по каталогу производителя (бренд SAILUK / THE PIVOT, выпуск с 1990 г.). Артикулы поставщика не приводим: в каталоге они местами перепутаны, а ошибка в артикуле — это привезённая не та позиция. Заказ оформляем по диаметру, длине и материалу.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Длина подбирается по суммарной толщине пакета: слишком короткая не сформирует замыкающую головку, слишком длинная оставит соединение подвижным. Материал заклёпки берут близким к материалу листов — иначе на улице образуется гальваническая пара и соединение разрушится быстрее самого металла.
Заклепка вытяжная алюминий / сталь, полукруглый бортик, Заклепка вытяжная алюминий / сталь, потайной бортик 120°, Заклепка вытяжная алюминий / сталь, широкий бортик, Заклепка вытяжная алюминий / алюминий, полукруглый бортик, Заклепка вытяжная алюминий / нержавеющая сталь, полукруглый бортик, Заклепка вытяжная сталь / сталь, полукруглый бортик, Заклепка вытяжная сталь / сталь, потайной бортик 120°, Заклепка вытяжная сталь / сталь, широкий бортик.
Весь подраздел — «Заклепки вытяжные».
Цены на сайте не публикуем: стоимость зависит от типоразмера, материала, покрытия и объёма партии. Работаем только оптом, минимальный заказ — 10 000 ₽, отгрузка со склада в Санкт-Петербурге, доставка по России и странам СНГ.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Однозажимная заклёпка. При установке формирует один широкий бурт, распределяющий нагрузку по обратной стороне, и держит существенно больше открытой того же диаметра. Диапазон толщин у каждой длины узкий — типоразмер подбирается под пакет точно. Полукруглый бортик — универсальный, остаётся над поверхностью. Диаметры 3,2 · 4,0 · 4,8 · 6,0 мм, длины 6,5–19 мм, толщина пакета до 12 мм. Потайной и широкий бортик поставщик делает под заказ. Диаметры 3,2 · 4,0 · 4,8 · 6,0 мм, длины 6,5–19 мм. Поставка оптом со склада в Санкт-Петербурге, доставка по России и странам СНГ. Только опт, минимальный заказ — 10 000 ₽, цены оптовые.
Материал: сталь, цинковое покрытие. В размерном ряду 14 типоразмеров, толщина скрепляемого пакета — до 12 мм, прочность на срез от 1200 до 8500 Н. Подберём типоразмер под толщину пакета, материал основания и нагрузку, рассчитаем стоимость партии и подготовим отгрузку.
