Забивные заклёпки: классика, которая держит больше вытяжных
Забивная заклёпка расклёпывается ударом — молотком, обжимкой или прессом. Ей нужен доступ с обеих сторон, зато при равном диаметре она держит больше вытяжной: тело сплошное, без канала под стержень, и работает всем сечением.
Такие заклёпки применяют в металлоконструкциях, ремонте техники, производстве инструмента и там, где соединение должно пережить сам узел.
Стандарты и форма головки
- DIN 660 — полукруглая головка. Базовое исполнение, максимальная опорная площадь;
- DIN 674 — полукруглая низкая головка. То же, но выступ меньше — когда габарит по высоте ограничен;
- DIN 661 — потайная головка. Утапливается заподлицо в зенкованное отверстие;

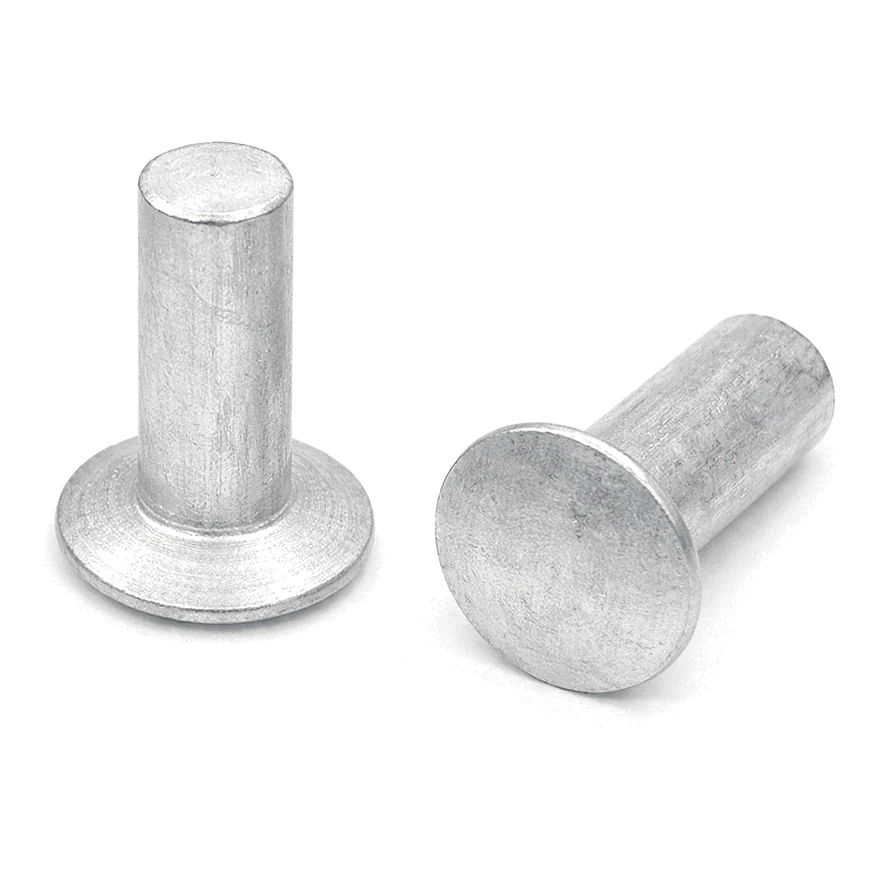

- DIN 662 — полупотайная головка. Компромисс: частично утоплена, но сохраняет часть опорной площади.
Пустотелые и полупустотелые
DIN 7338 — заклёпки с отверстием в теле, полупустотелые (исполнение B) и пустотелые (исполнение C). Расклёпываются гораздо меньшим усилием, поэтому ими соединяют мягкие и хрупкие материалы: фрикционные накладки, картон, кожу, пластик, текстолит. Классическая область — крепление тормозных и фрикционных накладок.
Как считать длину
Длина заклёпки = толщина пакета плюс припуск на формирование замыкающей головки. Для полнотелой заклёпки припуск обычно берут около 1,3–1,6 диаметра стержня. Возьмёте короче — головка не сформируется, длиннее — заклёпку поведёт вбок. Назовите толщину пакета и диаметр, посчитаем и подберём.
