Слепой монтаж: крепёж при доступе с одной стороны

Коротко в схеме

123внутри — не достать

Ставим снаружи, держит изнутри: крепёж сам формирует опору с невидимой стороны.

1Вытяжная заклёпканеразъёмноСтержень протягивают, тыльная часть расплющивается в замок. Самый быстрый и дешёвый способ.в каталог →

2Резьбовая заклёпкаразборноВнутри резьба под болт: болт выкручивается, заклёпка остаётся в листе.в каталог →

3Вытяжная гайка с юбкойразборно, большая нагрузкаРазвитая юбка распределяет усилие по большей площади — для мягкого металла и тонкой стенки.

Есть доступ с двух сторон? Прочнее и часто дешевле — приварные или запрессовочные гайки: они опираются на всю площадь контакта.

Что такое слепой монтаж

Слепой (односторонний) монтаж — это когда крепёж устанавливают и он держится с той же стороны, с которой к нему подошли. Обратная сторона недоступна: закрытый гнутый профиль, замкнутая труба, готовый корпус с уже собранной начинкой. Обычный болт с гайкой здесь не собрать — гайку нечем удержать. Работает крепёж, который сам формирует опору с невидимой стороны в момент установки.

Три инструмента слепого монтажа

Вытяжная заклёпка. Стержень протягивают заклёпочником, тыльная часть расплющивается в замок с обратной стороны, стержень обрывается. Соединение неразъёмное. Самый быстрый и дешёвый способ соединить два листа или закрепить деталь на профиле.

Резьбовая заклёпка (клёпальная гайка). Ставится так же, с одной стороны, но внутри — резьба под болт. Нужна там, где узел потом разбирают: болт выкручивается, заклёпка остаётся в листе. Частый случай — резьба в тонкой стенке под навесной элемент.

Вытяжная гайка (с буртиком и юбкой). Разновидность резьбовой заклёпки для больших нагрузок и мягких оснований: развитая юбка распределяет усилие по большей площади. Берут, когда тонкая стенка или мягкий металл иначе сминается под нагрузкой.

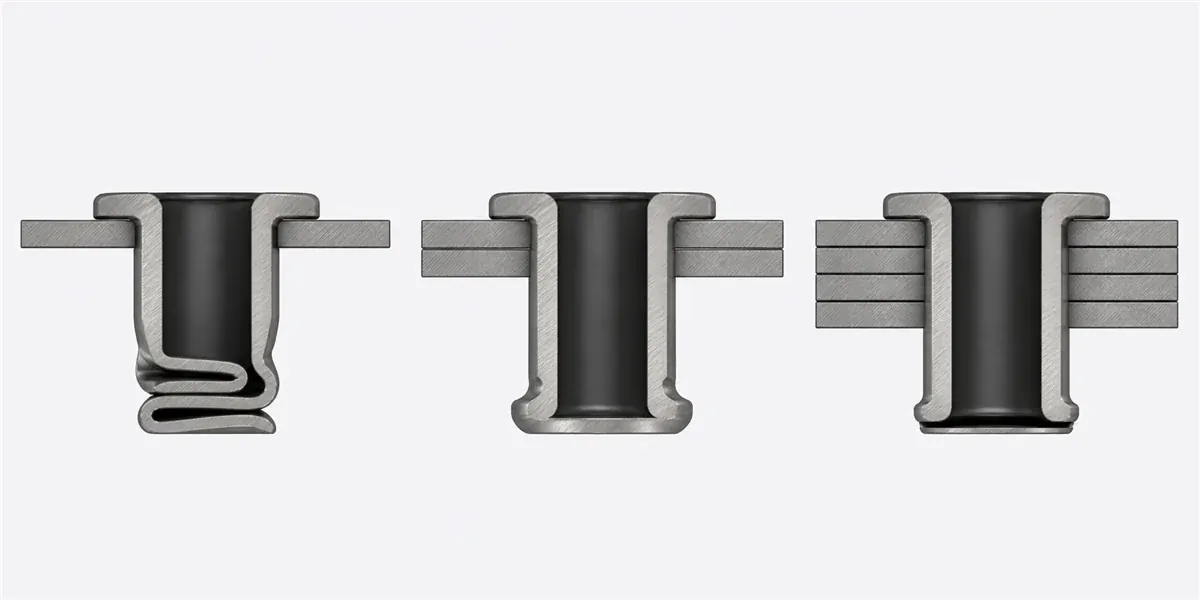

Главный параметр — толщина пакета

Слепой крепёж рассчитан на определённый диапазон суммарной толщины соединяемых деталей — это и есть «толщина пакета» (grip range). Она указана в таблице каждой позиции: например, у резьбовой заклёпки M4 FH-KB-0420 — 0,5–2,0 мм, у FH-KB-0435 — 2,0–3,5 мм (отверстие у обеих 6,0 мм).

• Пакет толще диапазона — замок с обратной стороны не сформируется, соединение не затянется;
• Пакет тоньше диапазона — стержень оборвётся раньше, чем юбка прижмёт детали, крепёж будет болтаться;
• Отверстие не того диаметра — слишком большое не даст распора, слишком малое не даст поставить. Диаметр сверла тоже есть в таблице.

Когда слепой монтаж — не лучший выбор

Если к обратной стороне всё-таки есть доступ, прочнее и часто дешевле выйдут приварные или запрессовочные гайки — они опираются на всю площадь контакта. Слепой крепёж берут именно тогда, когда второй стороны нет; платить за это удобство приходится немного меньшей предельной нагрузкой.

Подходит вам — куда смотреть в каталоге

• Неразъёмно → вытяжные заклёпки DIN 7337 алюминий / сталь, нержавеющие A2; весь раздел — «Заклёпки вытяжные»;
• Разборно, резьба под болт → резьбовые заклёпки FH-KB, шестигранная FH-FHB; толщина пакета — в таблице каждой карточки; раздел — «Заклёпки гайки / резьбовые».

Что назвать при заказе

Суммарную толщину пакета, размер (резьбы — для резьбовых, диаметр — для вытяжных), материал деталей и нужна ли разборка — подберём позицию под диапазон. Опт, от 10 000 ₽.
