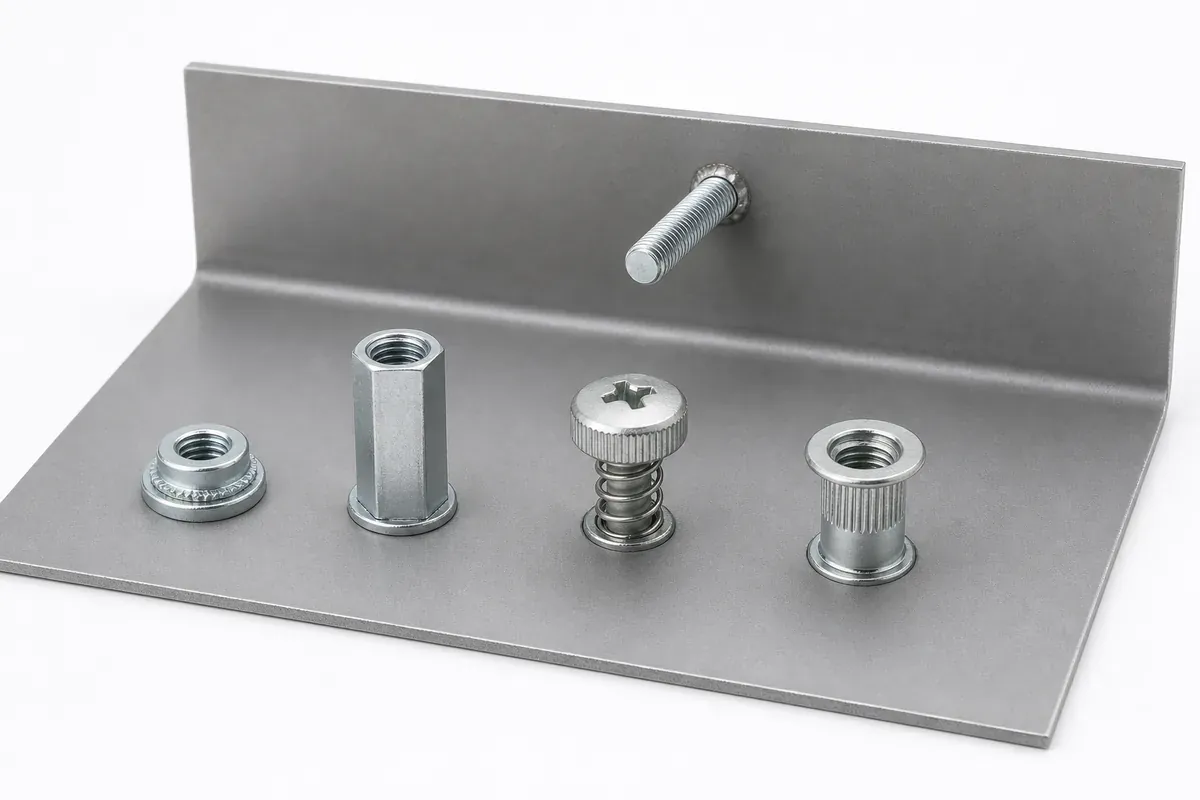

Как выбрать крепёж для тонкого листового металла

Коротко в схеме

Какой крепёж выбрать — по двум вопросам

Есть ли доступ к обратной стороне листа?

Да, с двух сторон

Можно ли варить?

сварной шовПриварной крепёжесть сварка, серия; лист от ~0,7 ммметалл затёкЗапрессовочный крепёжсварку нельзя, тонкий лист — остаётся плоским

Нет, только с одной

Нужна ли потом разборка?

замокВытяжные заклёпкиразборка не нужна — быстро, без питаниябуртРезьбовые заклёпкинужна резьба под болт, доступа сзади нет

M3, M4, M5 — в последнюю очередь. Сначала доступ, разборка, толщина и чем ставите; размер резьбы выбирается уже внутри семейства.

Четыре вопроса, которые решают всё

Прежде чем смотреть на размер резьбы, ответьте на четыре вопроса — они отсекают лишнее и оставляют одно-два подходящих семейства.

• Есть ли доступ к обратной стороне листа? Если нет — остаются только заклёпки и резьбовые заклёпки, они ставятся с одной стороны;
• Нужна ли потом разборка? Если узел разбирают под обслуживание — нужна резьба (запрессовочная или приварная гайка, резьбовая заклёпка), а не глухая клёпка;
• Какая толщина листа? Для очень тонкого (0,5–1,5 мм) берут запрессовку и клёпку; сварка тонкий лист ведёт и прожигает;
• Красят или покрывают лист после монтажа? Тогда крепёж ставят до окраски и выбирают тот, что переживёт нагрев или ванну.

Четыре семейства и когда какое

Приварной крепёж — гайки, болты и шпильки, которые приваривают к листу конденсаторной или дуговой сваркой за доли секунды. Лицевая сторона остаётся чистой, соединение прочное и дешёвое в серии. Минус: нужен доступ с двух сторон и сварочное оборудование, тонкий лист (тоньше ~0,7 мм) может повести.

Запрессовочный крепёж — гайку или шпильку вдавливают прессом в подготовленное отверстие, накатка врезается в металл и держит от проворота. Без сварки и без нагрева, лист остаётся плоским. Идеален для тонкого листа и там, где сварку нельзя. Нужен доступ с двух сторон и пресс.

Вытяжные заклёпки — неразъёмное соединение, ставится с одной стороны ручным или аккумуляторным заклёпочником. Быстро, без питания и без пресса. Разобрать нельзя — только высверлить.

Резьбовые заклёпки (клёпальные гайки) — то же удобство одностороннего монтажа, но в листе остаётся резьба под болт. Компромисс между заклёпкой и приварной гайкой, когда доступ только с одной стороны, а разборность нужна.

Приваркадоступ с двух сторонсварка · резьба под болт

Запрессовкадоступ с двух сторонпресс · без нагрева · резьба

нет доступа

Вытяжная заклёпкадоступ с одной сторонынеразъёмно, разобрать — только высверлить

нет доступа

Резьбовая заклёпкадоступ с одной сторонырезьба под болт · разборно

Навигатор по задаче

Доступ с двух сторон

Приварные гайки и болтыесть сваркасериярезьба под болтв каталог →Запрессовкасварка нежелательнатонкий листрезьба под болтв каталог →

Доступ только с одной стороны

Вытяжные заклёпкиразборка не нужнанеразъёмнов каталог →Резьбовые заклёпкинужна резьбаболт выкручиваетсяв каталог →Основание не металл — пластик, текстолит? Это другая тема: вставки для пластика →

• Доступ с двух сторон, есть сварка, серия → приварные гайки и болты;
• Доступ с двух сторон, сварка нежелательна, тонкий лист → запрессовка;
• Доступ только с одной стороны, разборка не нужна → вытяжные заклёпки;
• Доступ только с одной стороны, нужна резьба → резьбовые заклёпки;
• Основание — не металл (пластик, текстолит) → это другая тема, см. вставки для пластика.

Частая ошибка — считать только по резьбе

Размер резьбы (M3, M4, M5) — последнее, что нужно выбрать, а не первое. Два узла с одинаковой M4 могут требовать совершенно разного крепежа только потому, что в одном есть доступ с обратной стороны, а в другом нет. Сначала — доступ, разборность, толщина и технология; резьба подбирается уже внутри выбранного семейства.

Подходит вам — куда смотреть в каталоге

• Две стороны, без сварки, тонкий лист → запрессовка: гайки CLS, S и SP, шпильки FH / FHS / FHA; весь раздел — «Запрессовочный крепёж»;
• Две стороны, есть сварка → приварные гайки DIN 928, DIN 929, шпилька CD; раздел — «Приварной крепёж»;
• Одна сторона, разборка не нужна → вытяжные заклёпки DIN 7337; раздел — «Заклёпки вытяжные»;
• Одна сторона, нужна резьба → резьбовые заклёпки FH-KB, шестигранная FH-FHB; раздел — «Заклёпки гайки / резьбовые».

Что назвать при заказе

Толщину листа, размер резьбы, доступ (одна сторона или две), нужна ли разборка и есть ли у вас сварка или пресс. По этим ответам подберём конкретное исполнение. Работаем оптом, минимальный заказ 10 000 ₽.
